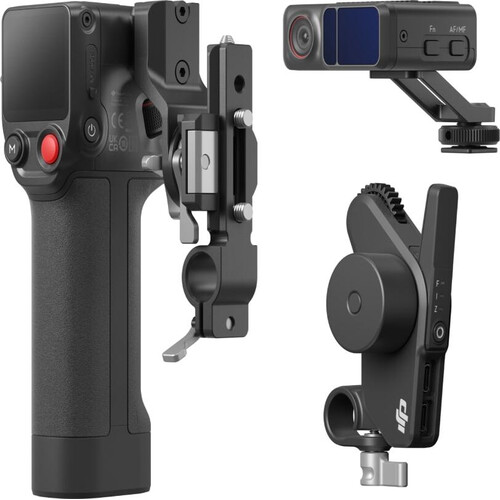

Система фокусировки DJI Focus Pro Creator Combo

Вы можете определить, успешно ли соединены ручной блок и двигатель, наблюдая за индикатором состояния на обоих устройствах. Желтый свет указывает на то, что соединение выполняется; красный свет указывает на то, что соединение не удалось; зеленый свет указывает на успешное связывание.

Вы можете обновить прошивку LiDAR, подключив его к компьютеру и используя DJI Assistant 2 (серия Ronin).
Вы можете обновить рукоятку или ручной блок, подключив его к смартфону и используя приложение DJI Ronin.
Что касается мотора, сначала подключите его к рукоятке или ручному блоку, затем обновите прошивку через рукоятку или ручной блок и приложение DJI Ronin.

Да.

Ручной блок имеет наивысший приоритет для управления фокусом. Когда ручной блок включен, двигатель в первую очередь будет определять приоритет команд от ручного блока.

Убедитесь, что установочное расстояние и расстояние между фланцами отрегулированы правильно, а затем повторно откалибруйте объектив.

Расстояние установки — это расстояние между плоскостью датчика изображения камеры и стеклянной поверхностью LiDAR.

Используйте шкалу на карте фокусировки, чтобы измерить расстояние от плоскости датчика изображения камеры до стеклянной поверхности LiDAR.

В режиме 1x расстояние фокусировки составляет от 0,5 метра до 10 метров при эквивалентном фокусном расстоянии 30 миллиметров.
При включенной функции 2-кратного увеличения расстояние фокусировки варьируется от 0,5 до 20 метров.

По умолчанию в режиме 1x датчик ToF LiDAR работает в радиусе действия 10 метров. Чтобы увеличить расстояние фокусировки до 20 метров, вы можете нажать значок + на экране Grip, чтобы включить отображение 2-кратного увеличения.

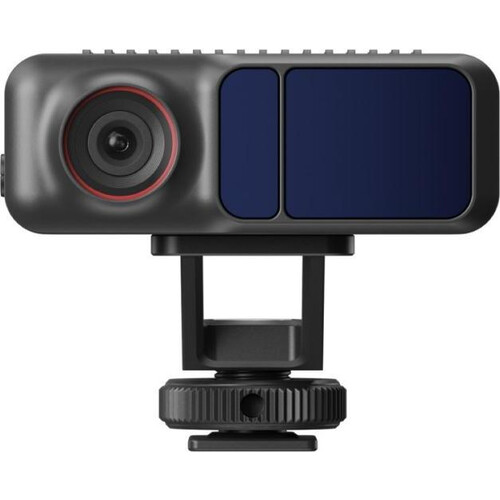

DJI Focus Pro LiDAR отличается увеличенным диапазоном срабатывания, большим количеством точек дальности и более интеллектуальными возможностями распознавания объектов, что приводит к улучшению фокусировки.

Его следует использовать для объектов с диффузным отражением, больших размеров и объектов с высокой отражательной способностью (отражательная способность > 10%). Он не подходит для непосредственной фокусировки на стеклянных поверхностях или для использования в условиях сильного задымления или тумана.

Сначала с помощью отвертки с плоской головкой выверните винт 1/4 дюйма из монтажной пластины LiDAR. Затем снимите пластину холодного башмака и прикрепите LiDAR к винтовому отверстию на клетке с помощью винта 1/4 дюйма. Кроме того, для удобства пользователей винт 1/4 дюйма на монтажной пластине LiDAR не фиксируется резьбовым фиксатором. Если во время использования вы заметите люфт, винт можно затянуть с помощью плоской отвертки.

Рекомендуется использовать метод ручной калибровки. Калибруйте на расстоянии 0,5 метра в первой точке калибровки (от 0,5 до 1,5 метра). Это позволяет более точно фокусироваться на близком расстоянии.

Рекомендуется использовать метод калибровки по двум точкам. Калибруйте на расстоянии 5 метров во второй точке калибровки (от 4 до 5 метров). Это позволяет более точно фокусироваться на большом расстоянии.

‌1. Белый прямоугольник указывает на объект, который был распознан и на котором постоянно фокусируется внимание.
‌2. Серый прямоугольник обозначает объект, который был распознан, но на котором не фокусируется внимание.
‌3. Желтый прямоугольник указывает на объект, который был распознан и на котором ведется фокусировка.
4. Красная рамка указывает на объект, который вот-вот потеряет статус отслеживания.

Включите функцию Bluetooth как на камере, так и на ручке, а затем нажмите, чтобы связать их. После успешного связывания Grip можно использовать для управления записью с камеры. Для получения дополнительной информации о совместимости нажмите «Совместимость камеры и объектива» на панели навигации страницы продукта на официальном сайте DJI.

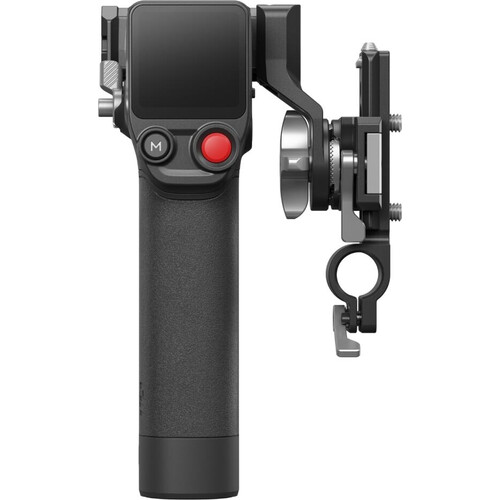

Рукоятка поддерживает питание только от аккумуляторной ручки BG21, которая взаимозаменяема с аккумуляторными рукоятками DJI RS 3 и DJI RS 4.

Порт USB-C в правой части экрана Grip — это порт управления камерой, который можно использовать для управления затвором камеры.

Одновременно нажав триггер и кнопку M, вы можете быстро откалибровать двигатель.

Для большинства камер перед установкой рукоятки требуется установка каркаса.

В сценах с участием нескольких человек вы можете переключать объект автофокусировки, вращая передний диск на рукоятке.

Переключение объектов не поддерживается в режиме AMF.

В ручном блоке используется аккумуляторная модель NP-F550, широко доступная на рынке. Размеры должны составлять 71×38,6×21,1 мм (Д×Ш×В). Обязательно приобретайте батареи в соответствии с указанными размерами.

‌Из-за существенных различий в характеристиках батарей NP-F550, представленных на рынке, если вы столкнулись с ситуацией, когда батарею трудно или невозможно извлечь, попробуйте осторожно постучать по ручному блоку, чтобы вытащить батарею.

На главной странице сенсорного экрана проведите пальцем вниз, чтобы открыть интерфейс настроек, выберите Bluetooth и коснитесь для сопряжения с камерой, на которой включен Bluetooth. После сопряжения вы можете управлять записью камеры через ручной блок. Для получения дополнительной информации о совместимости нажмите «Совместимость камеры и объектива» на панели навигации страницы продукта на официальном сайте DJI.

Нажмите и удерживайте триггер, чтобы войти в настройку демпфирования на ручном блоке, затем поверните ручку фокусировки, чтобы отрегулировать интенсивность демпфирования.

Когда вы нажимаете и удерживаете спусковой крючок для регулировки демпфирования, ручной блок автоматически сохраняет последнее установленное положение фокусировки. После завершения регулировки ручной блок автоматически вернется в это запомненное положение фокусировки.

Нажмите и удерживайте кнопку M на ручном блоке, чтобы начать связывание, или перейдите в интерфейс настроек сенсорного экрана и выберите «Связать двигатель», чтобы войти в режим связывания. Вы также можете нажать и удерживать функциональную кнопку на двигателе, чтобы запустить процесс связывания.

Одновременно нажав триггер и кнопку M, вы можете быстро откалибровать двигатель.

‌Ручной блок работает в радиочастотном диапазоне 2,4 ГГц, и существует вероятность того, что ему могут создаваться помехи со стороны других устройств с частотой 2,4 ГГц.
Если вы используете его с удаленным монитором DJI High-Bright, обязательно установите радиочастотный диапазон монитора на 5,8 ГГц/DFS, чтобы свести к минимуму вероятность помех.

Нажмите кнопку A/B один раз, чтобы установить точку A, затем поверните ручку фокусировки на нужное расстояние и снова нажмите кнопку A/B, чтобы установить точку B. Чтобы удалить точки A/B, нажмите кнопку A/B еще раз.

1. Нажатие и удерживание спускового крючка позволяет быстро отрегулировать демпфирование ручного блока.
2. При использовании LiDAR для помощи при фокусировке триггер можно использовать для фиксации объекта фокусировки.

Электронная контактная площадка позволяет подключаться к удаленному монитору DJI High-Bright с помощью держателя дистанционного монитора DJI High-Bright.

Для обеспечения правильной работы ручного блока рекомендуется, чтобы используемые батареи выдерживали ток разряда более 2,5 А и поддерживали напряжение не менее 6,3 В в диапазоне температур окружающей среды от -20° до 45° C ( от -4° до 113° F).

‌Двигатель поддерживает обратное вращение, которое можно настроить с помощью сенсорного экрана на рукоятке или на ручном блоке.
‌Grip:
проведите пальцем вверх от нижней части главной страницы сенсорного экрана, чтобы войти в интерфейс настроек Grip. Включите функцию обратного набора, и направление вращения двигателя соответственно изменится на противоположное.
‌Ручной блок:
проведите вниз от верхней части главной страницы сенсорного экрана, чтобы войти в интерфейс настроек. Выберите «Инвертировать направление функциональных кнопок», чтобы установить обратное направление управления для ручки фокусировки, ползунка диафрагмы и рычажка масштабирования.

Двигатель совместим с аккумуляторами сторонних производителей для питания, а поддерживаемый диапазон напряжения составляет 2S-4S (7,4-14,4 В). Для подключения к батареям сторонних производителей рекомендуется использовать официальный кабель питания D-TAP — USB-C.

Наклейки FIZ можно наносить на разные двигатели, чтобы различать их функции.

‌Постоянный красный: питание включено, но соединение не установлено.
‌Постоянный зеленый: питание включено и соединение успешно установлено.
Немигающий желтый: в процессе связывания.
Мигающий красный или зеленый: диапазон двигателя не откалиброван.

Просто нажмите функциональную кнопку двигателя, чтобы переключиться между каналами F, I и Z.

Они хранятся в моторе Focus Pro.

Расстояние между фланцами — это расстояние между объективом и датчиком изображения камеры. Поскольку крепления камеры различаются или могут использоваться адаптеры разных моделей, один и тот же объектив может иметь разные расстояния между фланцами. В результате после калибровки объектива в приложении DJI Ronin необходимо отрегулировать расстояние между фланцами в соответствии с реальным изображением камеры, чтобы исключить неточности фокусировки, которые могут возникнуть из-за использования разных креплений или адаптеров камеры.

‌Если изображение с камеры остается нечетким после калибровки объектива, попробуйте отрегулировать расстояние между фланцами.
Метод регулировки:
‌1. Чтобы отрегулировать расстояние между фланцами, в качестве объекта съемки рекомендуется использовать карту фокусировки, входящую в комплект поставки.
2. Проверьте четкость изображения камеры на карте фокусировки и перейдите на страницу регулировки расстояния между фланцами в приложении DJI Ronin. Затем выполните точную настройку, нажав значок + или –.
3. Когда изображение с камеры станет четким, это означает, что расстояние между фланцами установлено правильно.
