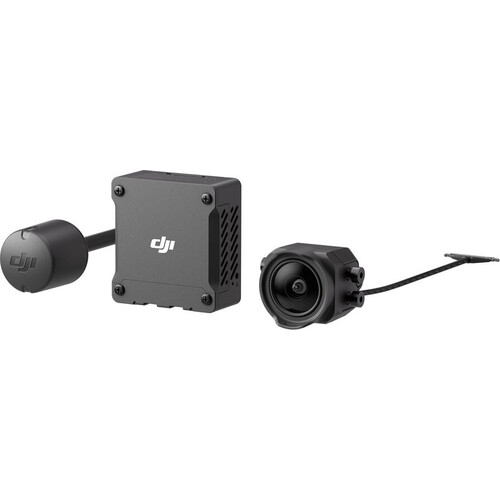

Цифровая система DJI O3 Air Unit

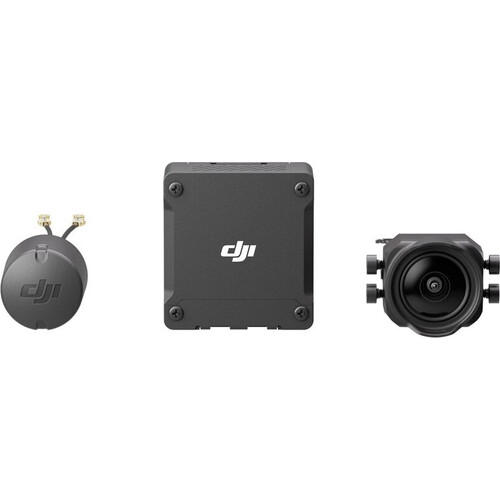

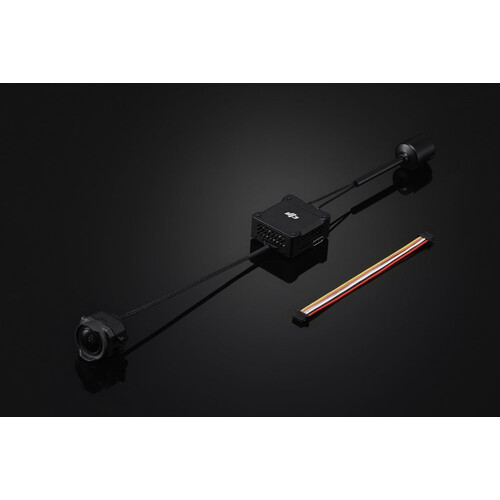

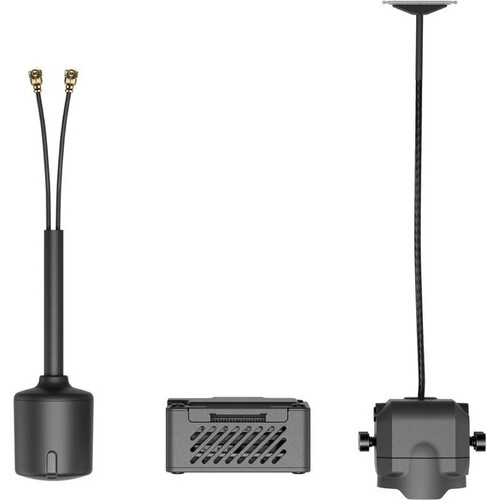

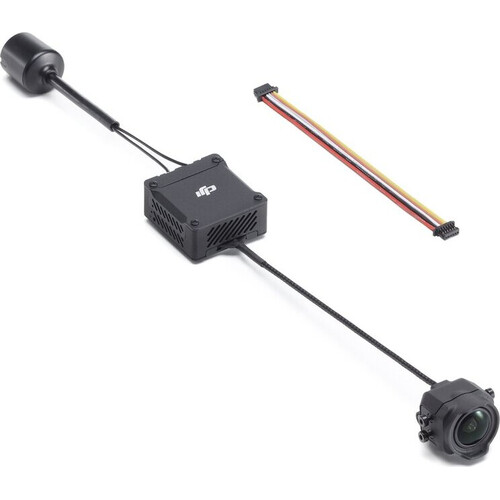

Воздушный блок DJI O3 интегрирован с модулем передачи и модулем камеры. По сравнению с цифровой системой FPV DJI последнего поколения размер воздушного блока DJI O3 уменьшен на 40 %, а энергопотребление увеличено на 40 %. Из-за требований к отводу тепла во время установки и отладки необходимо принять меры по вентиляции и отводу тепла, чтобы избежать перегрева оборудования или ненормального использования. Способ установки также повлияет на охлаждающий эффект устройства.

I. Инструкции по установке и отладке:
1. Время ожидания воздушного блока DJI O3: 8 минут (при температуре 25°C/77°F), 5 минут (при температуре 35°C/95°F).
2. При установке воздушного блока DJI O3 убедитесь, что RX и TX правильно подключены к плате управления полетом.
3. Воздушный блок DJI O3 имеет два набора стратегий контроля температуры: в режиме ожидания и в режиме полета. Он может применять различные стратегии контроля температуры в зависимости от текущего состояния.
а. В режиме ожидания активируется система защиты для автоматического отключения воздушного агрегата при превышении температурного порога.
б. В состоянии полета при превышении температурного порога будет выдано мгновенное предупреждение, и видеозапись прекратится. В это время видеопередача останется подключенной, и у самолета будет примерно 30 секунд, чтобы вернуться и приземлиться. Если внутренняя температура платы с микросхемой продолжает расти, сработает система защиты и автоматически отключит воздушный блок.

II. Предложения по установке:
1. Основной принцип заключается в облегчении рассеивания тепла.
2. Рекомендуется устанавливать воздушный блок вблизи гребных винтов (расстояние между воздушным блоком и гребными винтами не более 10 мм), чтобы можно было эффективно использовать поток нисходящего потока воздуха. Старайтесь избегать установки вдали от гребных винтов.
3. Для соединения рамы и воздушного блока рекомендуется использовать теплопроводящий материал. Это будет рассеивать тепло на карбоновую пластину и другие непроводящие металлические компоненты рамы. Проведение тепла продлит время работы.
4. Не устанавливайте воздушный блок в закрытом помещении.
5. После включения воздушного блока его металлический корпус станет горячим. Поэтому воздушный блок не следует устанавливать в легкодоступном месте или держать рукой.

Механическая вибрация на определенных частотах может привести к нарушению работы EIS воздушного блока DJI O3. Принципы заключаются в следующем:

I. Резонанс IMU Обычная частота управления PWM ESC по умолчанию составляет 24 кГц, а частота IMU камеры составляет примерно 24-30 кГц. Если нет эффективных мер по поглощению вибрации, вибрация двигателя может передаваться на IMU камеры, вызывая резонанс, поскольку частоты совпадают. Резонанс повлияет на точность данных IMU и производительность EIS приложения стабилизации видео.* В результате обработанное видеоизображение дрожит, но на изображение в режиме реального времени это не влияет. Обычно рамы с ТПУ или вибропоглощающей резиной не склонны к резонансу IMU.
* Приложение стабилизации видео относится либо к функции DJI O3 Air Unit EIS, либо к стороннему программному обеспечению для стабилизации видео.

II. Вибрация пропеллера
Если эффект роллетного затвора появляется как в режиме реального времени, так и на видеоизображении, обычно это связано с тем, что вибрация пропеллера (частота примерно несколько сотен Гц) передается на камеру через корпус самолета.

Выполните следующие действия, чтобы устранить неполадки и устранить проблему со стабилизацией изображения:
Шаг 1. Исключите проблему резонанса IMU.
1. Снимите с самолета пропеллеры. Убедитесь, что камера надежно закреплена и дрон находится в неподвижном положении на земле. Затем включите RockSteady и начните запись.
2. Запустите двигатели и медленно нажмите дроссельную заслонку до полного положения. Наблюдайте за изображением в режиме реального времени в очках. Если изображение в реальном времени не трясется, остановите двигатели и остановите запись. В противном случае проверьте камеру и убедитесь, что она надежно закреплена.
3. Экспортируйте записанное видео и проверьте его. Если видеоизображение дрожит, скорее всего, проблема вызвана резонансом между рамкой и IMU камеры.
В этом случае обратитесь к следующим решениям:
a. Измените частоту управления ШИМ ESC на 48 кГц или 96 кГц и повторите проверку.
б. Если видеоизображение трясется после принятия решения а, примените более мягкую вибропоглощающую конструкцию между камерой и корпусом самолета. Повторяйте описанные выше процедуры тестирования до тех пор, пока видеоизображение не перестанет дрожать.

Шаг 2. Исключив проблему резонанса IMU, проверьте, имеет ли видеоизображение эффект скользящего затвора, вызванный вибрацией пропеллера.
1. Установите гребные винты обратно и убедитесь, что они не повреждены. Управляйте дроном и начните запись с включенным RockSteady.
2. Проверьте видеоизображение после полета. Если видеоизображение не имеет эффекта прокатки, отладка завершена.
3. Если видеоизображение имеет эффект скользящего затвора, попробуйте следующие решения:
а. Снова отрегулируйте вибропоглощающую конструкцию между камерой и рамой самолета.
б. Отрегулируйте затяжку винтов, которыми камера крепится к раме самолета.

Если проблема не устранена после выполнения всех вышеперечисленных методов, обратитесь в службу поддержки DJI.

Модуль камеры можно закрепить винтами. На обеих сторонах камеры имеются стандартные винтовые порты M2.0, совместимые со стандартными винтами M2.0, имеющимися на рынке. Пользователи могут приобрести соответствующие винты в соответствии с фактическими потребностями.
При покупке модуля камеры DJI O3 Air Unit в комплект поставки входят четыре винта M2.0 диаметром 4 мм.

Пользователи могут приобрести модуль камеры DJI O3 Air Unit в онлайн-магазине DJI Store и заменить его самостоятельно или обратиться в службу послепродажного обслуживания DJI для ремонта. Этапы замены следующие:
1. Купите новый модуль камеры DJI O3 Air Unit. (Не разбирайте модули камер от других воздушных блоков O3. Эти модули камер привязаны к соответствующим модулям передачи, что может вызвать такие проблемы, как ненормальная активация и проблемы во время использования.) 2. Следуйте инструкциям в руководстве пользователя, чтобы
снять поврежденный модуль камеры и замените его новым.
3. Используйте внешний источник питания для питания DJI O3 Air Unit и подключите его к ПК с помощью кабеля USB-C. Запустите DJI Assistant 2, войдите в интерфейс обновления, и появится запрос на обновление файла калибровки камеры. Нажмите для подтверждения и дождитесь завершения обновления файла калибровки. (Если модуль камеры неисправен, вы также можете попробовать этот метод для восстановления файла калибровки камеры.)
4. После обновления файла калибровки перезапустите воздушный модуль DJI O3. Нажмите значок устройства на домашней странице DJI Assistant 2, а затем следуйте инструкциям, чтобы активировать устройство и завершить замену.

Да. Сменные аксессуары включают модуль передачи DJI O3 Air Unit, модуль камеры и антенну.
Приобретите соответствующие аксессуары в магазине DJI Store и следуйте инструкциям по замене.

Нет.

DJI O3 Air Unit поддерживает Betaflight 4.3.0 и более поздние версии.

Нет.

Откройте левую или правую опору на задней стороне пульта дистанционного управления, и вы увидите соответствующее регулировочное отверстие. После регулировки затяжки верните опору для рук в исходное положение.

При использовании только воздушного модуля DJI O3:
1. Не летайте в зонах с сильными помехами, например в зонах с сильными сигналами Wi-Fi.
2. Избегайте дальних полетов на малой высоте.
3. Если вы устанавливаете на дрон внешнюю камеру, отключите ее Wi-Fi, чтобы избежать помех.
4. Отрегулируйте ориентацию пульта дистанционного управления так, чтобы он был обращен к дрону и чтобы дрон находился в пределах оптимальной дальности связи. Убедитесь, что во время полета между дроном, очками и пультом дистанционного управления нет препятствий.

При использовании воздушного блока DJI O3 в других странах или регионах обязательно ознакомьтесь и соблюдайте местные законы и правила, касающиеся радиочастот. Подключитесь к DJI Assistant 2 (серия потребительских дронов), и программное обеспечение автоматически настроит параметры системы в соответствии с местными законами и правилами.

Воздушный блок может нагреваться во время или после работы. Не прикасайтесь к воздушному блоку, пока он не остынет.
Не используйте воздушный блок в течение длительного времени при высокой температуре или плохой вентиляции. В противном случае воздушный блок может перегреться, что отразится на производительности.

Объединив передовую технологию передачи видео DJI в легком и компактном корпусе, воздушный модуль DJI O3 может легко обеспечить превосходное качество передачи видео с высоким разрешением, низкой задержкой и на большие расстояния.
Он обеспечивает улучшенные характеристики изображения благодаря 1/1,7-дюймовому сенсору, сверхширокому углу обзора 155° и многим другим улучшениям, выводящим передачу видео на совершенно новый уровень.

Посетите страницу продукта DJI O3 Air Unit на официальном сайте DJI, чтобы загрузить и установить DJI Assistant 2 (серия потребительских дронов). Подключите воздушный блок к DJI Assistant 2 с помощью кабеля USB-C, а затем запустите DJI Assistant 2, чтобы активировать его. (Во время активации электропитание не требуется.)

Это не повлияет на задержку передачи видео.

DJI Goggles 2 несовместим с аналоговой передачей видео.
После переключения в режим DJI Digital FPV System очки DJI FPV Goggles V2 поддерживают функцию AV IN, что позволяет использовать их с аналоговыми приемниками передачи видео. Однако не рекомендуется одновременно использовать аналоговую передачу видео и цифровую передачу видео DJI.

Оба совместимы с DJI Avata.

Нет. DJI Goggles 2, DJI FPV Goggles V2 и DJI FPV Remote Controller 2 могут запоминать соединение с воздушным блоком, поэтому вам не потребуется выполнять повторное соединение при повторном подключении.

В режиме «Аудитория» очки и воздушный блок используют одностороннюю связь, поэтому изображение, полученное очками, может быть ухудшено из-за помех, но изображение, полученное очками пилота (очки хоста), не будет затронуто.
Чтобы обеспечить удобство использования, выберите правильное положение просмотра и старайтесь не блокировать сигнал между очками в режиме аудитории и воздушным блоком.

Нет.

Воздушный блок DJI O3 поддерживает настройку параметров полетного контроллера, но полетный контроллер должен поддерживать режим Canvas.

Не рекомендуется этого делать. DJI O3 Air Unit использует полосу частот 5,725–5,850 ГГц. При его использовании вместе с аналоговой передачей видео в канале 5,8 ГГц сигналы будут мешать друг другу и влиять на работу пользователя.

Неактивированный воздушный блок не будет отображать передачу видео. Вы не сможете настраивать функции или выбирать другие каналы.

Да. Для использования пульта дистанционного управления DJI FPV 2 не требуется внешний приемник, а для использования пультов других марок требуются дополнительные приемники.
