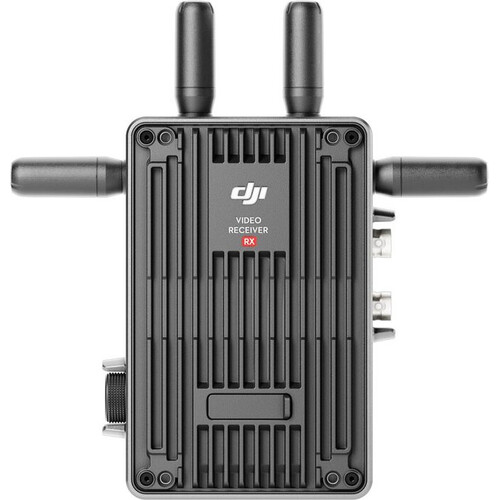

DJI Видеоприемник

1. Индикатор состояния видео показывает состояние входа видеосигнала:
Немигающий зеленый цвет указывает на наличие входного сигнала;
Сплошной красный цвет указывает на отсутствие входного сигнала;
Мигающий красный цвет указывает на ошибку видеовхода.

2. Индикатор состояния связи показывает состояние связи между передатчиком и приемником:
Непрерывный красный цвет указывает на то, что устройство включено без связи;
Мигание красного и зеленого попеременно указывает на то, что связывание продолжается;
Сплошной зеленый цвет указывает на успешное соединение или включенный режим вещания, и приемник и передатчик подключены нормально;
Мигающий красный цвет указывает на внутреннюю ошибку.

Нет.

Рекомендуется использовать стандартные антенны DJI; в противном случае мощность сигнала может быть слабее.

Когда DJI Video Transmission использует полосу частот 2,4 ГГц, это может создавать помехи для беспроводных микрофонов. Вы можете переключиться из режима автоматической частоты в ручной режим и выбрать канал DFS (требуется проверка свободных мест*), чтобы избежать конфликтов и улучшить качество передачи.

* В ручном режиме проверка занятости канала DFS занимает примерно одну минуту.

Диапазон рабочих температур DJI Transmission составляет от -10° до 45° C (от 14° до 113° F). DJI Transmission поддерживает несколько вариантов питания, а использование низкотемпературной батареи обеспечивает лучшую производительность в условиях низких температур.

Избегайте длительного воздействия солнечных лучей.

Он поддерживает передачу до 1080p/60fps.
Он поддерживает только выход HDMI, а не вход HDMI. Вы можете вводить сигналы HDMI через порт HDMI на правой стороне удаленного монитора высокой яркости DJI.

В настоящее время DJI High-Bright Remote Monitor работает только с видеопередатчиком DJI Ronin 4D, Inspire 3 и видеопередатчиком DJI и не поддерживает видеопередатчики других марок.

Камеры Sony, поддерживающие BRAVIA Sync (управление HDMI), могут использовать режим управления зеркалом. Коснитесь значка меню камеры в нижней части удаленного монитора высокой яркости DJI, чтобы войти в меню камеры Sony и дистанционно управлять настройками камеры с помощью виртуальных кнопок на удаленном мониторе. Перед входом в режим управления зеркалом включите управление HDMI на камере Sony. Шаги следующие:
войдите в «Настройки» на камере Sony, войдите в «Настройки HDMI» и включите «Вывод TC», «Управление записью» и «Управление HDMI». Если вы не хотите отображать информацию OSD камеры Sony на удаленном мониторе высокой яркости DJI, отключите информацию HDMI.

Нажмите «…» в левом нижнем углу удаленного монитора высокой яркости DJI. Войдите в «Системные настройки» — «Общие настройки» — «Настройки экрана», чтобы отрегулировать яркость экрана. По умолчанию яркость установлена на 80%.

Когда DJI High-Bright Remote Monitor подключен к производственным мониторам, вы можете установить выходную частоту кадров отснятого материала. В автоматическом режиме частота кадров на выходе совпадает с частотой кадров при съемке. DIT рекомендуется использовать этот режим. В режиме с низкой задержкой частота кадров на выходе фиксируется на уровне 60 кадров в секунду, а системная задержка является самой низкой. Этот режим рекомендуется использовать в сценариях с требованиями к задержке. Выходную частоту кадров также можно настроить на 24/25/30/50/60 кадров в секунду.

Монитор A является основным контроллером, а монитор B — вспомогательным контроллером. Оба имеют одинаковое расстояние управления и сигнал передачи. Рекомендуется подключить главный контроллер (монитор A) перед вспомогательным контроллером (монитор B). Если вы сначала свяжете вспомогательный монитор управления в качестве монитора B, вам нужно будет повторить операцию и снова связать его после связывания основного контроллера (монитор A), чтобы он мог функционировать в качестве вспомогательного контроллера.

Для подключения к удаленному монитору высокой яркости DJI:
На удаленном мониторе высокой яркости DJI нажмите «Настройки подключения» и «Связать с монитором управления A». На видеопередатчике DJI нажмите и удерживайте диск меню в течение пяти секунд, чтобы войти в состояние подключения. Индикатор состояния LINK будет попеременно мигать красным и зеленым цветом. Когда подключение завершено, индикатор состояния LINK загорится зеленым цветом, и видеопередатчик DJI сможет обмениваться данными с удаленным монитором высокой яркости.

Для подключения к видеоприемнику DJI:
Нажмите и удерживайте диски меню на видеопередатчике DJI и видеоприемнике DJI, чтобы войти в состояние привязки. Индикаторы состояния LINK на видеопередатчике DJI и видеоприемнике DJI загорятся зеленым цветом, а на экранах появятся подсказки, указывающие на то, что соединение завершено.

В настоящее время видеоприемник DJI совместим только с Ronin 4D и видеопередатчиком DJI.
Видеоприемник DJI можно связать и использовать с видеопередатчиком DJI Ronin 4D в режиме управления или режиме трансляции. Процесс настройки выглядит следующим образом:
нажмите и удерживайте ручки меню на видеопередатчике DJI Ronin 4D и видеоприемнике DJI, чтобы войти в состояние привязки. Индикаторы состояния LINK на видеопередатчике DJI Ronin 4D и на видеоприемнике DJI загорятся зеленым цветом, а на экранах появятся подсказки, указывающие на то, что соединение завершено.

Нет.

При питании продуктов для передачи видео, таких как видеопередатчик DJI или видеоприемник DJI, и других устройств (камер, мониторов и т. д.) одновременно с батареями сторонних производителей, замените батарею, когда уровень заряда батареи низкий; в противном случае нестабильное питание может привести к неправильной передаче видео.

Как только кабель питания постоянного тока подключен, DC-IN будет иметь приоритет для источника питания, и батарея не будет выдавать напряжение. Если кабель питания постоянного тока отсоединен во время подачи питания, DJI Transmission может плавно переключиться на питание от батареи без перерыва.

Связав его с видеопередатчиком DJI в режиме управления, установите функцию USB-C как на передатчике, так и на приемнике на голосовой вызов. Подключите наушники со встроенным микрофоном к портам USB-C на передатчике и приемнике, чтобы включить голосовые вызовы.

Да. В настоящее время поддерживаются только обычные кинокамеры, такие как ARRI и RED. Никаких настроек не требуется; просто подключитесь к порту SDI для передачи метаданных.

Да.

Совместимые наушники:
Huawei CM33 (USB Type-C)
NetEase Cloud Music Oxygen Headphones HIFI (USB Type-C)
Edifier H180 Plus (требуется адаптер 3,5 мм)
Xiberia MG-1 (требуется адаптер 3,5 мм)
Samsung Galaxy AKG S10 (требуется адаптер 3,5 мм) адаптер)

Совместимые адаптеры:
Адаптер Shanze TY101 Type-C на 3,5 мм

Да.

Видеоприемник DJI больше подходит для использования со сторонними мониторами. Кроме того, видеоресивер DJI может напрямую выводить видеосигналы через порты HDMI или SDI без дополнительных модулей расширения. По сравнению с DJI High-Bright Remote Monitor, DJI Video Receiver теперь поддерживает передачу метаданных и вывод видео с дробной частотой кадров, что соответствует профессиональным требованиям кинопроизводства для больших съемочных групп.

1. Убедитесь, что все видеопередатчики DJI используют одинаковое качество вещательного изображения (например, все настроены на HD или Smooth); в противном случае могут возникнуть проблемы с помехами во время использования.
2. Избегайте использования соседних каналов (например, используйте каналы 1, 3 и 5), и рекомендуется установить качество транслируемого изображения на передатчике DJI Video Transmitter на Smooth, чтобы обеспечить большее количество каналов.

1. При одновременном использовании нескольких видеопередатчиков DJI или беспроводных устройств (например, пульта дистанционного управления Inspire 3, аудиопередатчика или приемника) соблюдайте расстояние не менее одного метра между видеопередатчиками и беспроводными устройствами, чтобы избежать помех сигнала.
2. При одновременном использовании нескольких видеопередатчиков DJI или беспроводных устройств (например, пульта дистанционного управления Inspire 3 или аудиопередатчика или приемника) избегайте использования соседних каналов и переключайте канал на видеопередатчике на канал DFS (пользователи должны проверить вакансия*), чтобы избежать конфликтов и улучшить качество передачи.

* В ручном режиме проверка занятости канала DFS занимает примерно одну минуту.

1. Если имеется два или меньше видеопередатчиков DJI и каждый передатчик связан не более чем с двумя приемниками, рекомендуется использовать режим управления с режимом канала, установленным на «Авто».
2. При использовании удаленного монитора высокой яркости DJI проверьте качество канала на мониторе и отдайте предпочтение каналам с более высокими зелеными столбцами и меньшими номерами каналов. При использовании видеоприемника DJI выбирайте каналы, отмеченные зеленой точкой.
3. Избегайте использования соседних каналов. Если доступных каналов недостаточно, выберите режим Smooth на видеопередатчике DJI.
4. Рекомендуется, чтобы все видеопередатчики DJI применяли одинаковое качество изображения для вещания (например, все были настроены на HD или Smooth).
5. Увеличьте высоту передатчиков и приемников над землей и расположите их вертикально по отношению к земле.
6. Используйте антенны с высоким коэффициентом усиления.

При использовании нескольких видеопередатчиков DJI рекомендуется использовать режим трансляции, который позволяет быстро переключаться между различными передатчиками без ограничения количества приемников.
Если режим вещания не соответствует требованиям к сигналу, выключите режим вещания на передатчике и включите режим управления. В режиме управления доступны каналы DFS, которые можно использовать в сочетании с DJI Master Wheels, DJI Three-Channel Follow Focus и рукоятками Ronin 4D. Кроме того, при отключенном режиме вещания режим управления обеспечивает увеличенное расстояние передачи, более надежную защиту от помех, динамическую регулировку битрейта и плавную автоматическую скачкообразную перестройку частоты. Когда DJI Video Transmitter используется с DJI Video Receiver, также доступна функция голосового вызова.

(Примечание: мощность передачи выше в режиме управления. Во избежание помех соблюдайте расстояние не менее одного метра между передатчиком и приемниками в разных местах.)

При использовании режима вещания вы можете настроить качество изображения вещания на видеопередатчике DJI в соответствии с требованиями сценария для достижения оптимальной передачи. В режиме HD битрейт передачи составляет 40 МБ с более высоким качеством прямой трансляции, но меньшим количеством доступных каналов. В режиме Smooth битрейт передачи составляет 20 Мб при более низком качестве видео, но больше доступных каналов. При одновременном использовании нескольких видеопередатчиков DJI, если возникают помехи, рекомендуется установить для качества трансляции изображения режим Smooth и избегать использования соседних каналов для предотвращения помех.

Можно использовать кабели, соответствующие требованиям передачи 1080p/60fps. Также важно отметить, что, хотя DJI Transmission поддерживает передачу 60 кадров в секунду с малой задержкой, некоторые кабели могут не поддерживать передачу 60 кадров в секунду, что может привести к ошибкам вывода при использовании режима с низкой задержкой. В таких случаях рассмотрите возможность использования альтернативного режима вывода или замены кабеля.

Убедитесь, что хотя бы один принимающий конец подключен в режиме управления. Перейдите в интерфейс выбора канала на принимающей стороне и выберите диапазон DFS. Когда все принимающие стороны находятся в широковещательном режиме, полоса частот DFS не может использоваться.
