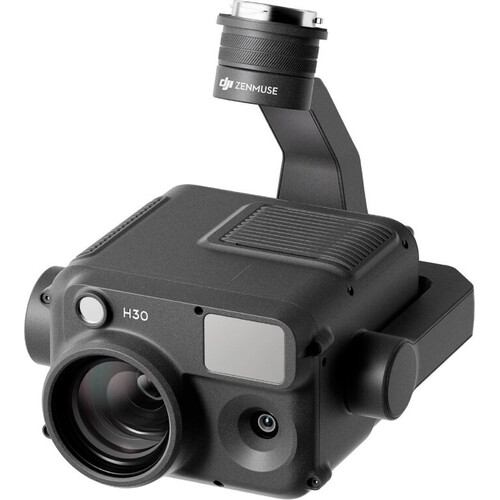

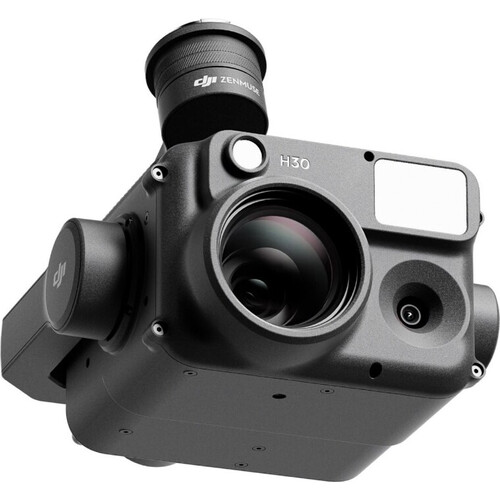

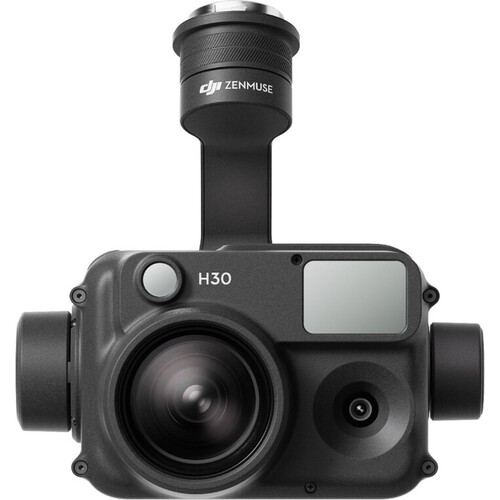

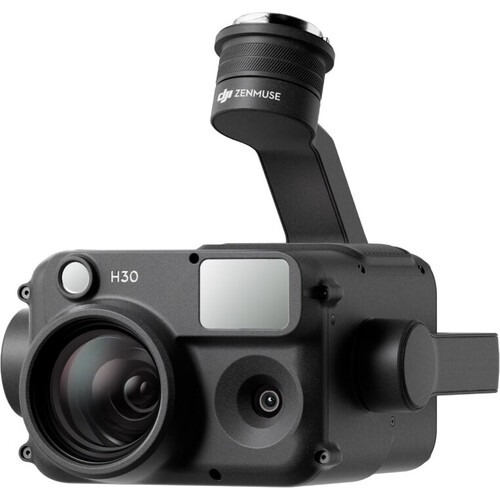

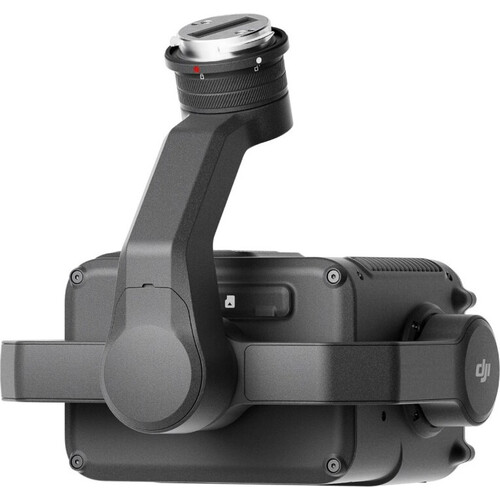

Подвес с камерой DJI Zenmuse H30

В серию Zenmuse H30 входят две модели: Zenmuse H30 (четыре модуля: широкоугольная камера, камера с зумом, лазерный дальномер и вспомогательный ближний ИК-свет) и Zenmuse H30T (пять модулей: широкоугольная камера, зум-камера). камера, лазерный дальномер, инфракрасная тепловизионная камера и вспомогательный ближний ИК-фонарь).

‌Matrice 350 RTK и Matrice 300 RTK. Единственный совместимый пульт дистанционного управления — DJI RC Plus. Перед использованием обновите прошивку дрона и пульта дистанционного управления до последней версии.

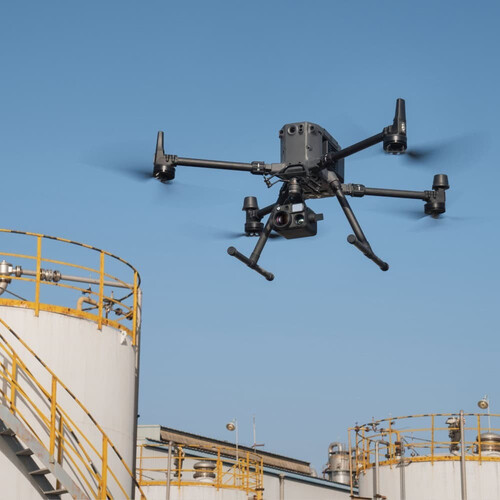

Любую из полезных нагрузок серии Zenmuse H30 можно установить на любой порт подвеса Matrice 350 RTK или Matrice 300 RTK.

1. Расширенные возможности видимого света: поддержка 34-кратного оптического зума и 400-кратного цифрового зума.
‌2. Улучшенная инфракрасная тепловизионная камера: разрешение увеличено с 640×512 до 1280×1024; имеет режим высокого разрешения для лучшего наблюдения за объектами с небольшими перепадами температур; расширенный диапазон измерения температуры от -20° до 1600° C (от -4° до 2912° F).*
3. Расширенные возможности ночной съемки с регулируемой частотой кадров 25, 15 и 5 кадров в секунду; и имеет вспомогательный ближний ИК-свет.
4. Расширенный диапазон лазерного дальномера до 3000 метров.‌‌
5. Поддержка Smart Capture.
‌6. Поддерживает электронное удаление дымки.
7. Обеспечивает стабилизацию переднего плана видео, повышая эффективность таких операций, как проверка линий электропередачи.‌

IP54

Оптический зум до 34× и цифровой зум 400×.

Камера с зумом:
7328×5496, 3664×2748
Широкоугольная камера:
8064×6048, 4032×3024
Инфракрасная тепловизионная камера:
1280×1024

Кодеки MP4, H.264 и H.265.

VBR означает переменный битрейт, который обеспечивает более низкий битрейт для статических сцен и более высокий битрейт для динамических. Это обеспечивает оптимальное качество изображения в различных сценариях съемки, но требует наличия карты microSD, способной поддерживать максимальную скорость передачи данных. CBR означает постоянный битрейт, при котором битрейт остается фиксированным независимо от сцены, а скорость записи на карту microSD более постоянна.

Предварительная запись — это функция, которая позволяет устройству кэшировать сегмент видео на заданную продолжительность, прежде чем пользователь начнет запись. Когда запись начинается, кэшированный контент включается в видео, что предотвращает чрезмерное использование места на карте microSD.
Цель: при включенной предварительной записи, даже если запись начинается после начала события, устройство может сохранить моменты до начала записи на карте microSD, гарантируя, что потенциально важная информация не будет пропущена.

Два часа. Запись автоматически прекратится через два часа.

Да.

1. Не направляйте объектив камеры на источники энергии высокой энергии, такие как солнце, лава или лазерные лучи. Температура наблюдаемых объектов не должна превышать 800° C (1472° F) (если не установлен инфракрасный плотностной фильтр). В противном случае инфракрасный датчик сгорит и нанесет необратимый ущерб.
2. Не размещайте изделие под прямыми солнечными лучами, в местах с плохой вентиляцией или рядом с источниками тепла, например обогревателями.
3. Не включайте и не выключайте стабилизатор и камеру повторно. После выключения подождите не менее 30 секунд, прежде чем снова включить питание. В противном случае это может повлиять на срок службы чипов камеры.
4. Не производите горячую замену карты microSD во время использования.
5. Не прикасайтесь к поверхности линзы рукой. Будьте осторожны и не поцарапайте поверхность линзы острыми предметами. В противном случае качество изображений может ухудшиться.
6. Очистите поверхность объектива камеры мягкой сухой чистой тканью. Не используйте щелочные моющие средства.

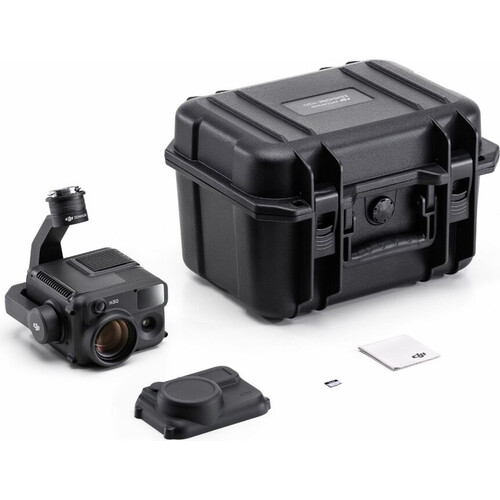

7. Храните полезную нагрузку в безопасном ящике в сухом и проветриваемом месте. Рекомендуемая влажность окружающей среды составляет от 40% до 50%.

Продукты подходят для широкого спектра областей, включая, помимо прочего, геотермальную проверку, пожаротушение, поисково-спасательные работы, предотвращение лесных пожаров, защиту дикой природы, проверку линий электропередач, проверку нефти и газа, обеспечение соблюдения правил дорожного движения, проверку объектов и осмотр инфраструктуры.

Режим высокого усиления обеспечивает более точные возможности измерения температуры в диапазоне измерений от -20° до 150° C (от -4° до 302° F).
Режим низкого усиления обеспечивает более широкий диапазон измерения температуры: от 0° до 600° C (от 32° до 1112° F).
Режим высокого разрешения предназначен для наблюдения за объектами с небольшой разницей температур, благодаря чему объект выделяется более четко. Измерение температуры в этом режиме не поддерживается.

Точечное измерение: коснитесь любого места на изображении инфракрасной тепловизионной камеры, чтобы отобразить температуру этого места.
Измерение температуры в центральной точке: коснитесь центральной точки на изображении инфракрасной тепловизионной камеры, чтобы отобразить температуру в этой точке для более точных измерений. При нажатии за пределами центральной точки происходит выход из режима «Измерение температуры в центральной точке».
Измерение площади: рамка для выбора любой области на изображении инфракрасной тепловизионной камеры для отображения самой высокой и самой низкой температуры в этой области, а также их местоположения.

Калибровка по плоскому полю используется для оптимизации качества теплового изображения, поэтому изменения температуры легче наблюдать. Вы можете включить FFC вручную, отключив автоматическую настройку FFC в настройках.

Не рекомендуется непрерывно выполнять ручную FFC без пауз, так как это может привести к неравномерному нагреву затвора инфракрасной тепловизионной камеры, что приведет к нестабильному изображению. В этом случае выполняйте FFC каждые 30 секунд, и изображение должно вернуться в нормальное состояние.

В безветренной лабораторной среде с температурой 25°C (77°F) наблюдение за черным телом на расстоянии 13 метров:
без установленного инфракрасного фильтра плотности точность измерения в режиме высокого усиления составляет ±2°C или ±2%, и в режиме низкого усиления оно составляет ±5°C или ±3% (в зависимости от того, что больше).
При установленном инфракрасном плотностном фильтре точность измерения при температуре ≤ 1000°C (1832°F) составляет ±80°C (176°F) или ±8%; для температур > 1000°C (1832°F) оно составляет ±100°C (212°F) или ±10% (в зависимости от того, что больше).

Минимальная дистанция фокусировки составляет 13 метров. В пределах 13 метров точность измерения температуры не пострадает, но изображение будет не в фокусе. Рекомендуется сохранять дистанцию фокусировки более 13 метров.

Вы можете использовать DTAT3 (DJI Thermal Analysis Tool 3) версии 3.3.0 или новее.

Это родной размер сенсора с разрешением 1280×1024.

Эта функция позволяет получать четкие изображения, когда инфракрасная тепловизионная камера использует 5-кратное увеличение или выше.

Такие факторы, как излучательная способность объекта, расстояние, температура окружающей среды и влажность, могут повлиять на точность измерений температуры.

Параметры инфракрасного измерения температуры можно настроить в приложении DJI Pilot 2. Приложение поддерживает автоматическое считывание значений лазерного дальномера и температуры окружающей среды, а также ручную настройку значений излучательной способности объекта и влажности окружающей среды для корректировки результатов измерения температуры.

H30T автоматически закроет затвор, когда обнаружит условия, которые могут привести к ожогам инфракрасного датчика. Однако обнаружение программного обеспечения может дать сбой. Не направляйте объектив инфракрасной тепловизионной камеры на источники энергии высокой энергии, такие как солнце, лава или лазерные лучи. В противном случае камера сгорит и нанесет необратимый ущерб.

Он расширяет диапазон измерения температуры тепловизионного модуля до 0–1600°C (от 32° до 2912°F), что позволяет более эффективно оценивать колебания температуры и быстро находить точки с высокой температурой. После установки инфракрасного фильтра плотности наблюдается снижение приема ИК-сигнала, что также ухудшает качество изображения. Он не подходит для наблюдения объектов при нормальной температуре и рекомендуется использовать в режиме низкого усиления.

Он повышает качество изображения в условиях низкой освещенности, предоставляя более четкую и точную визуальную информацию, обеспечивая эффективность и точность во время операций в ночное время.

Режим ночной сцены H30T поддерживает настройки 25 кадров в секунду, 15 кадров в секунду и 5 кадров в секунду с максимальным ISO 819 200, обеспечивая лучшее шумоподавление и поддержку ближнего ИК-подсветки.

Более высокие уровни шумоподавления приводят к более низкой частоте кадров, увеличению времени экспозиции и более высокой чувствительности, а также к более высокой эффективности шумоподавления. Однако из-за снижения частоты кадров плавность прямой трансляции соответственно снижается.

Электронное удаление дымки — это метод обработки изображений, предназначенный для уменьшения размытия изображения и эффектов дымки, вызванных рассеянием света, влажностью воздуха и другими факторами. Он использует компьютерные алгоритмы для оптимизации и восстановления изображений, повышая их четкость и качество. Электронное удаление дымки низкого уровня предназначено в основном для условий легкой дымки, тогда как электронное удаление дымки высокого уровня может справиться с такими ситуациями, как туман после дождя и умеренная дымка.

Нет. Электронное удаление дымки предназначено для сценариев дневной дымки, а режим «Ночная сцена» предназначен для условий низкой освещенности ночью. Оба требуют обработки изображений, но из-за разных сценариев и целей применения их эффекты будут конфликтовать, поэтому они не поддерживаются одновременно.

Камеры с зумом обычно наблюдают за объектами, которые находятся дальше и более восприимчивы к воздействию дождя, тумана и дымки в воздухе. Поэтому электронное удаление дымки предусмотрено в первую очередь для зум-камеры.

Он поддерживает увеличение до 15×.

Режим Smart Capture позволяет камере автоматически настраивать параметры в зависимости от различных сцен и условий освещения для достижения более качественных фотографий. Однако скорость съемки может быть медленнее по сравнению с режимом одиночного снимка. Smart Capture подходит для всех сценариев.

Серия H30 поддерживает общую съемку и картографирование с точностью до ≤ 10 см.

Для камеры с зумом минимальное расстояние фокусировки составляет 1,5 метра при 5-кратном увеличении, 5 метров при 5-кратном и 20-кратном увеличении и 10 метров при 20-кратном увеличении. Широкоугольная камера имеет минимальную дистанцию фокусировки 1 метр.

Он переключает прямую трансляцию на изображение в оттенках серого, удаляя ИК-фильтр, тем самым усиливая контраст между светлыми и темными областями, что облегчает обнаружение объектов.

Вспомогательный ближний ИК-свет обеспечивает дополнительное ближнее ИК-освещение в условиях низкой освещенности (менее 1 люкс, полумесяц), улучшая скрытное ночное наблюдение и поисково-спасательные операции.

‌1. В условиях низкой освещенности/темноты (например, в ночных городских районах) режима «Ночная сцена» достаточно. В таких условиях не рекомендуется активировать вспомогательный ближний ИК-свет, так как это может привести к побелению изображения и снижению контрастности.
‌2. При наблюдении на расстоянии более 200 метров в условиях низкой освещенности/темноты или в таких погодных условиях, как дождь или туман, обратное рассеяние света из-за эффекта Тиндаля от частиц в воздухе может привести к побелению изображения и снижению контрастности.‌

Диапазон составляет 3-3000 м, при этом верхний предел дальности измерения составляет 3000 метров, нижний предел - 3 метра.
Дальность действия обычных объектов: луга 2000 м, леса 1900 м, дорожное покрытие 1700 м.

1. Погодные условия, такие как дождь, туман, дымка или снег.
2. Зеркальные отражающие объекты и объекты с полным отражением.
3. Сложные сцены с несколькими сюжетами.

После маневрирования дрона вперед, назад, влево и вправо в течение примерно 10 секунд Zenmuse серии H30 может достичь точности 20 метров на расстоянии 1 километр.
