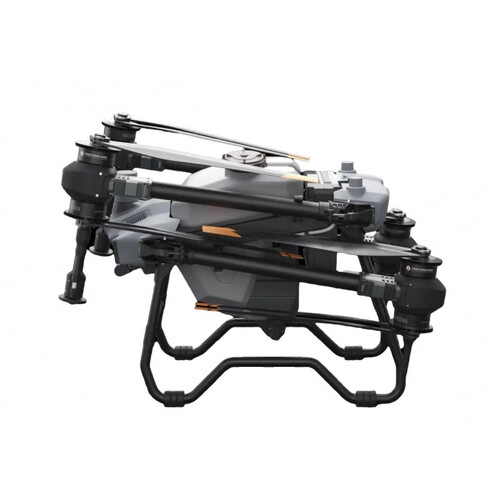

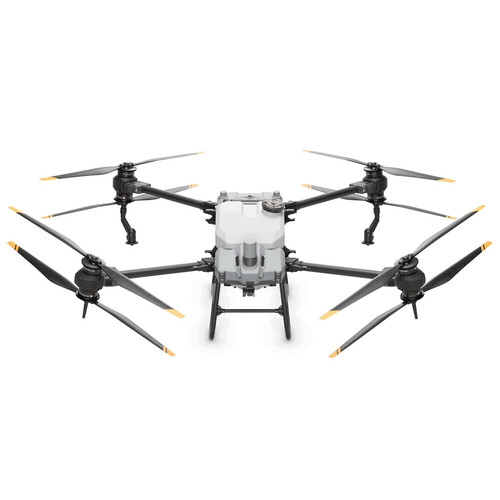

DJI Agras T40
AGRAS T40 оснащен революционной конструкцией коаксиального двойного ротора, что позволяет ему выдерживать нагрузку распыления 40 кг и нагрузку разбрасывания 50 кг (70 л). Самолет оснащен системой двойного распыления, DJI Terra, активным радаром с фазированной решеткой и бинокулярным зрением. Он поддерживает множество задач от съемки, картирования до опрыскивания и разбрасывания, помогая вам достичь максимальной точности в ваших сельскохозяйственных операциях.
Значительное увеличение полезной нагрузки
AGRAS T40 имеет соосную конструкцию с двумя роторами, которая увеличивает грузоподъемность на 30% при максимальной полезной нагрузке 50 кг. Его складная конструкция уменьшает размер коптера на 70% для большей мобильности.
Система распыления
Двойное распыление для равномерного распыления.
Абсолютно новые центробежные форсунки с двойным распылением имеют два вращателя, которые делают капли более однородными по размеру, предотвращают разбрызгивание и капание, а также предотвращают засорение при распылении химикатов на основе порошка.
Насос с крыльчаткой с магнитным приводом.
Новая конструкция магнитной трансмиссии полностью изолирует пестициды от двигателя, что делает самолет устойчивым к коррозии и сверхнадежным. Быстрая разборка вручную для легкой очистки
Двойной центробежный спринклер.
Двойной распылительный диск обеспечивает равномерное распыление капель и более эффективное использование пестицидов. Запатентованный центробежный клапан предотвращает утечку, предотвращает чрезмерное внесение удобрений и снижает использование пестицидов, защищая окружающую среду.
Активный радар с фазированной решеткой + бинокулярное зрение
Всенаправленное обнаружение препятствий.
Активный радар с фазированной решеткой объединен с системой датчиков бинокулярного зрения, обеспечивающей 360-градусное горизонтальное всенаправленное обнаружение препятствий, обеспечивая оптимальную безопасность. Дальность обнаружения до 50 м позволяет интеллектуально отслеживать местность, плавно масштабировать и обходить многочисленные препятствия
Пульт управления дроном претерпел значительные визуальные и технические изменения. Он оснащен 8-ядерным процессором. Интеллектуальное планирование маршрута сокращает количество пустых пролётов при полной загрузке и значительно повышает эффективность работы. Большой 7-дюймовый экран с высокой яркостью удваивает поле зрения и обладает высокой степенью детализации. Поменялось и расположение пользовательских кнопок, теперь можно управляйте ими так, как нравится. Встроенной батареи пульта управления хватает на 3,3 часа, а внешней батареи на 2,7 часа.
Картирование, опрыскивание и разбрасывание — все в одном
AGRAS T40 сочетает в себе функции картографирования, опрыскивания и разбрасывания, а его камера UHD и регулируемый подвес позволяют легко снимать нужный вид. Изображения сельскохозяйственных угодий и садов можно снимать в режиме реального времени, а местные карты можно создавать с помощью пульта дистанционного управления с мобильной станцией D-RTK 2. Система автоматически определяет границы земли и препятствия для более быстрого планирования маршрутов полета над сельскохозяйственными угодьями и холмистыми садами.
Быстрая разборка и очистка
Распределяющее устройство можно демонтировать за 3 минуты и промыть водой
Характеристики DJI Agras T40
Модель
BAX601-30000 мАч-52,22 В
Выходной канал
1. Выход для зарядки постоянного тока 42-59,92 В/9000 Вт 2. Блок питания для радиатора с воздушным охлаждением 12 В/6 А 3. Выход переменного тока 230 В/1500 Вт или 120 В/750 Вт
Максимальная мощность двигателя
12000 Вт
Метод запуска
Запуск генератора с помощью однокнопочного пускового переключателя
Эталонный расход топлива
500 мл/кВтч
Время зависания
Висение без полезной нагрузки: 18 мин (при 30000 мАч и взлетной массе 50 кг) Висение и распыление с полной полезной нагрузкой: 7 мин (при 30000 мАч и взлетной массе 90 кг) Висение и ускорение с полной полезной нагрузкой: 6 мин (при 30000 мАч и взлетной ма
Диапазон точности зависания (при сильном сигнале GNSS)
Позиционирование RTK включено: ±10 см по горизонтали, ±10 см по вертикали Позиционирование RTK отключено: ±60 см по горизонтали и ±30 см по вертикали (радар включен: ±10 см)
Максимальная диагональ колесной базы
2184 мм
Максимальное сопротивление ветру
6 м/с
Максимальный взлетный вес
Максимальный взлетный вес для опрыскивания: 90 кг (на уровне моря) Максимальный взлетный вес для разбрасывания: 101 кг (на уровне моря)
Максимальный радиус полета
2000 м
Общий вес
38 кг (без аккумулятора) 50 кг (с аккумулятором)
Рабочая частота RTK/GNSS
RTK: GPS L1/L2, ГЛОНАСС F1/F2, BeiDou B1/B2, Galileo E1/E5 GNSS: GPS L1, ГЛОНАСС F1, Galileo E1, BeiDou B1
Размеры
2800 мм × 3150 мм × 780 мм (руки и гребные винты разложены) 1590 мм × 1930 мм × 780 мм (плечи разложены, гребные винты сложены) 1125 мм × 750 мм × 850 мм (плечи сложены)
Внутренняя нагрузка расширительного бака
50 кг
Объем резервуара для разбрасывания
70 л
Применимые материалы
Твердые сухие частицы диаметром от 0,5 до 5 мм
Рекомендуемая рабочая температура
от 0°C до 40°C (от 32°F до 104°F)
Значение KV двигателя
48 об/мин/В
Мощность двигателя
4000 Вт/ротор
Измеряемый диапазон
0,4-25 м
Поле зрения
Горизонтальный: 90; По вертикали: 106°
Требования к рабочей среде
Нормальное освещение с четко текстурированными поверхностями
Эффективная скорость обнаружения
≤7 м/с
Емкость операционного блока
Полная загрузка 40 л
Рабочая полезная нагрузка
Полная нагрузка 40 кг
Максимальная скорость потока
Модель насоса
Насос с крыльчаткой с магнитным приводом
Максимальная эффективная ширина распыления
11 м (относительная рабочая высота 2,5 м, скорость полета 7 м/с)
Модель спринклера
LX8060SZ
Комплектация DJI Agras T40
- Квадрокоптер DJI Agras T40– 1 шт.
- Набор инструментов– 1 шт.
- Теплоотвод с воздушным охлаждением– 1 шт.
- Пульт управления DJI RC Plus – 1 шт.
- Ремень для переноски пульта управления– 1 шт.
- Кабель USB-C– 1 шт.
- Портативное зарядное устройство 65 Вт– 1 шт.
- Шестигранный ключ, 2,5 мм– 1 шт.
- Шестигранный ключ, 3,0 мм– 1 шт.
- Шестигранный ключ, 4,0 мм– 1 шт.
- Двухсторонний гаечный ключ– 1 шт.
- Шайбы для пропеллеров.
- Однослойный центробежный диск.
- Винты M3×10.
- Винты M4x14.
- Винты M4x25.
- Винты M5x10.
- Гайки M4.
- Руководство по эксплуатации.
1. (Краткое_руководство._DJI_Agras_T40.pdf, 3,325 Kb) [Скачать]
2. (Зарядное_устройство._DJI_Agras_T40.__RU_.pdf, 2,130 Kb) [Скачать]
3. (Полетная_батарея._DJI_Agras_T40_RU_.pdf, 880 Kb) [Скачать]
4. (Что_в_коробке._DJI_Agras_T40.__RU_.pdf, 1,912 Kb) [Скачать]
5. (Инверторный_генератор._DJI_D12000iE__RU_.pdf, 3,555 Kb) [Скачать]
Вопросы и ответы о DJI Agras T40
Какие летно-технические характеристики AGRAS Т40?
Максимальная высота полета: 100 м (в зависимости от местных правил, уточните у местного дилера);
Максимальная дальность управления: 2000 м;
Максимальная скорость полета 10 м/с, максимальная рабочая скорость полета 10 м/с;
Время висения: 18 мин (@30 000 мАч, взлетная масса 50 кг), 7 мин (@30 000 мАч, взлетная масса 90 кг), 6 мин (@30 000 мАч, взлетная масса 101 кг) (*Время висения измерялось близко
к уровне моря при скорости ветра менее 3 м/с и температуре окружающей среды 25°C и только для справки. Фактическая среда может отличаться от среды тестирования. Пожалуйста, следуйте фактическим результатам измерений.)
Какова почасовая эффективность работы AGRAS T40?
В среднем 21,33 га в час.
*Данные были измерены с помощью AGRAS T40 и зависят от рабочей среды и рабочих параметров. Параметры полета для работы на рисовых полях: расход 15 л/га, ширина опрыскивания 11 м, скорость полета 7 м/с, высота 3 м.
В чем преимущества AGRAS T40 по сравнению с AGRAS T30?
1.Часовая производительность увеличена до 21,33 га*, полезная нагрузка увеличена до 50 кг*, производительность разбрасывания 1,5 тонны в час*.
(*Данные зависят от условий эксплуатации и параметров. Параметры полета Т40: расход 15 л/га, ширина распыления 11 м, скорость полета 7 м/с, высота полета 3 м. *Данные измерены на уровне моря. Полезная
нагрузка на вес сильно влияют температура окружающей среды и высота над уровнем моря.Вес полезной нагрузки необходимо уменьшать на 10 кг на каждые 1000 м подъема над уровнем моря.Приложение DJI Agras будет рекомендовать вес полезной нагрузки в соответствии с текущим состоянием и окружением дрона. при добавлении материалов максимальный вес не должен превышать рекомендуемого значения, в противном случае безопасность полета может быть поставлена под угрозу.
*Данные были измерены с мочевиной и зависят от рабочей среды и параметров. Фактические данные могут отличаться в процессе эксплуатации. Параметры полета Т40: норма расхода 149 кг/га, ширина разбрасывания 7 м, скорость полета 7 м/с, высота полета 3 м, частота вращения разбрасывающего диска 1000 об/мин. Территория свободна от препятствий и имеет правильную форму рельефа. Удобрения готовятся заранее и могут быть быстро загружены.)
2. AGRAS T40 оснащен радаром с активной фазированной решеткой и бинокулярным зрением. Интегрированные функции улучшают способность дрона обходить препятствия и избегать их в сложных сценариях, обеспечивая более плавное движение по местности.
3. Система двойного распыления AGRAS T40 работает оптимально для распыления порошка и охватывает большую площадь сада.
4. AGRAS T40 создает более сильный ветер с более глубоким проникающим эффектом во время работы в саду.
5. AGRAS T40 имеет камеру HD FPV с регулируемым углом подвеса, которая поддерживает картографирование садов и сельскохозяйственных угодий.
Каково направление вращения винтов на AGRAS T40?
Каково безопасное расстояние для персонала при взлете или посадке AGRAS T40?
Персонал должен соблюдать дистанцию не менее 10 м.
Каков размер капель системы двойного распыления AGRAS T40? Размер капли регулируется?
Диапазон скоростей вращения оросителя: 8000-16000 об/мин; Размер капель: 50-300 мкм; пять регулируемых степеней: очень большая, большая, средняя, маленькая и очень маленькая.
Поддерживает ли AGRAS T40 разбрасывание порошка?
Каковы особенности нового центробежного клапана на AGRAS T40?
Это механическая конструкция, не требующая дополнительных датчиков.
Какие функции обеспечивают радар с активной фазированной решеткой и бинокулярное зрение на AGRAS T40?
1. Он поддерживает уклонение от препятствий и зависание в горизонтальном и восходящем направлении, а также уклонение от препятствий и обход в направлении носа самолета.
2. Он поддерживает точную фиксацию высоты под самолетом для операций по местности.
AGRAS T40 оснащен радаром с активной фазированной решеткой и бинокулярным зрением. Какова связь между двумя системами?
1. Бинокулярное зрение обеспечивает более плавное избегание препятствий и отслеживание местности.
2. Активный радар с фазовой решеткой лучше оснащен, чтобы избегать небольших препятствий, таких как линии электропередач и ветки деревьев.
3. Эти две системы дополняют друг друга, улучшая уклонение от препятствий, обход и отслеживание местности в сложных сценариях.
Каков диапазон обнаружения радара с активной фазированной решеткой и бинокулярного зрения на AGRAS T40?
Горизонтально: 1,5–50 м.
Сверху: 1,5–30 м
Сзади: 1,5–30 м
Внизу: 1–45 м.
Бинокулярное зрение: 0,4–25 м
Поддерживает ли AGRAS T40 съемку и картирование садов и сельскохозяйственных угодий?
Да
(*Уклон местности должен быть менее 15°.)
Требуется ли отдельный компьютер для съемки и картографирования с помощью AGRAS T40?
Компьютеры не требуются. Картографические планы можно выполнять, просто используя интеллектуальный пульт дистанционного управления.
Требуется ли подключение к Интернету для передачи фотографий обзора на AGRAS T40?
Подключение к Интернету не требуется. Фотографии могут быть загружены посредством передачи изображения на интеллектуальный пульт дистанционного управления, где затем можно локально в режиме реального времени выполнять картографирование и планирование.
Могут ли карты, снятые с помощью AGRAS T40, использоваться другими самолетами серии AGRAS T?
И T30, и T10 могут летать по садовым и сельскохозяйственным маршрутам. Перед миссией проверьте рабочие параметры, такие как расстояние внутренней усадки, расстояние между маршрутами и скорость полета.
Какова эффективность съемки и картографирования AGRAS T40?
Например, на рисовых полях пульт дистанционного управления отображает 6,67 га за 10 минут. Эффективность операций по картированию садов относительно низкая. (*Время сопоставления пульта дистанционного управления, которое может зависеть от версии микропрограммы, типа съемки и других соответствующих факторов.)
Поставляется ли AGRAS T40 с радиатором с воздушным охлаждением?
Входит в стандартную комплектацию
Поддерживает ли многофункциональный инверторный генератор D12000iE выходное напряжение 230 В переменного тока?
Поддерживает выходное напряжение 230 В переменного тока с максимальной мощностью 1500 Вт или 120 В с максимальной мощностью 750 Вт. (* Фактическая мощность и напряжение могут отличаться в соответствии с местным законодательством.)
Поддерживает ли многофункциональный инверторный генератор D12000iE активацию одним щелчком мыши?
Да (при подключении к аккумулятору Intelligent Flight Battery).
Каков расход топлива многофункционального инверторного генератора D12000iE?
500 мл/кВтч (*Измерено с использованием бензина с октановым числом 92 на уровне моря при температуре окружающей среды 25°C при зарядке мощностью 9 кВт.)
Каков диапазон размера частиц для системы распределения T40?
Может разбрасывать сухие и твердые частицы диаметром от 0,5 до 5 мм.
Какова эффективная ширина разбрасывания системы разбрасывания T40?
7 м
(*Ширина разбрасывания зависит от сценария работы и параметров.)
Есть ли какие-либо улучшения с точки зрения защиты с помощью системы разбрасывания T40?
Система полезной нагрузки имеет модульную конструкцию, при которой систему разбрасывания можно демонтировать за один раз, чтобы избежать любого контакта с удобрениями, который может вызвать коррозию.
Есть ли какие-либо улучшения в разбрасывающей способности системы разбрасывания T40?
1. Входное отверстие бака больше, что ускоряет заправку и повышает эффективность работы.
2. Разбрасывающая нагрузка Т40 увеличена до 50 кг.
Какие улучшения были внесены в функции технического обслуживания системы разбрасывания T40?
1. Внутренний вращающийся вал улучшен благодаря конструкции, препятствующей запутыванию.
2. Легкосъемная дверца для быстрой очистки и обслуживания.
Каков уровень заряда батареи интеллектуального пульта дистанционного управления T40?
Внутренней батареи хватает на 3,3 часа, а внешней — на 2,7 часа.
Поставляется ли интеллектуальный пульт дистанционного управления T40 с ключом RTK?
Он не входит в стандартную комплектацию и приобретается дополнительно.
