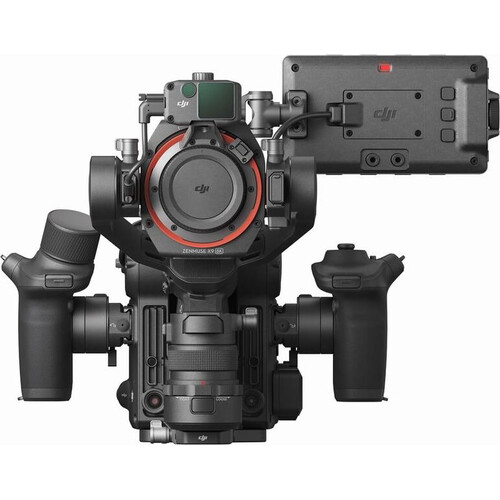

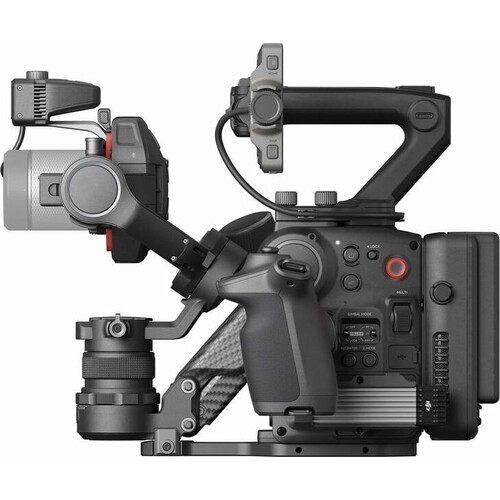

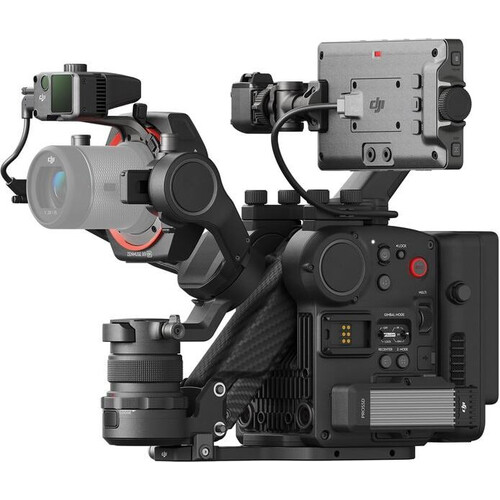

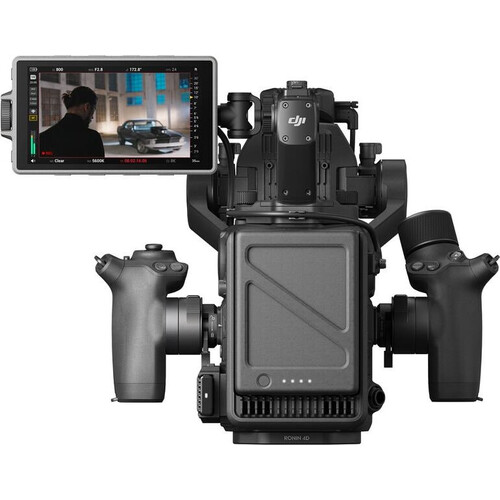

Стабилизатор DJI Ronin 4D-8K

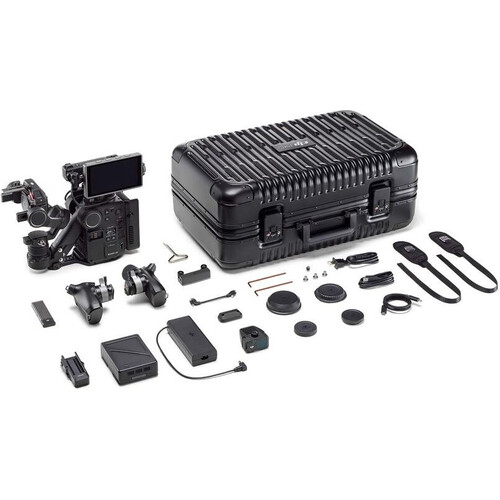

DJI Ronin 4D имеет две версии: 6K Combo и 8K Combo. Оба комбо включают карданные камеры X9 с разными характеристиками. 6K Combo оснащен карданной камерой X9-6K, которая поддерживает запись видео с разрешением до 6K, а 8K Combo оснащен карданной камерой X9-8K, поддерживающей запись видео с разрешением до 8K. По сравнению с 6K Combo, 8K Combo имеет дополнительный PROSSD 1 ТБ, кабель USB-C на USB-C, крепление PROSSD и другие аксессуары.

Основной корпус DJI Ronin 4D изготовлен из алюминиево-магниевого сплава, а рычаг оси Z — из углеродного волокна.

Порт HDMI на основном корпусе поддерживает вывод до 1080p/60fps. Более позднее обновление прошивки будет поддерживать вывод 4K/60fps.

DJI Ronin 4D и все аксессуары необходимо активировать с помощью DJI Assistant 2 (серия Ronin). Перед активацией убедитесь, что все устройства, которые необходимо активировать, подключены к DJI Ronin 4D, иначе он может работать неправильно из-за деактивации определенных частей. Шаги активации:
1. Убедитесь, что кнопка блокировки на основном корпусе находится в разблокированном положении. Нажмите и удерживайте кнопку питания, чтобы включить. Перед включением убедитесь, что аккумулятор, камера подвеса X9, дальномер LiDAR, двигатель фокусировки X9 и все аксессуары, которые необходимо активировать, установлены правильно, а все три оси подвеса X9 разблокированы.
2. Используйте прилагаемый кабель для передачи данных USB-A — USB-C, чтобы соединить порт USB-C над слотом для карты памяти на основном корпусе с компьютером. Затем запустите DJI Assistant 2 (серия Ronin).
3. Войдите в свою учетную запись DJI. Выберите Ronin 4D в DJI Assistant 2 (серия Ronin) и следуйте инструкциям по активации. Во время активации не выключайте и не отсоединяйте устройства. Подробные инструкции см. в учебном пособии DJI Ronin 4D — Первое использование.

DJI Ronin 4D поддерживает дистанционное управление с помощью DJI Master Wheels, DJI Force Pro* и удаленного монитора высокой яркости (при подключенных рукоятках). Внутреннее управление движением также поддерживается с помощью удаленного монитора высокой яркости.*

* Для использования DJI Ronin 4D с DJI Master Wheels и DJI Force Pro требуются удаленный монитор высокой яркости и плата расширения удаленного монитора. См. обучающее видео «Подключение DJI Ronin 4D к DJI Master Wheels и DJI Force Pro». Управление движением с помощью удаленного монитора высокой яркости в настоящее время недоступно и будет поддерживаться в будущем обновлении прошивки. Пожалуйста, следите за обновлениями на официальном сайте для получения дополнительной информации.

Для подключения DJI Ronin 4D к DJI Master Wheels или DJI Force Pro требуется удаленный монитор высокой яркости, кабель контроллера удаленного монитора повышенной яркости и плата расширения удаленного монитора повышенной яркости.
1. Перед использованием обновите прошивку DJI Master Wheels и DJI Force Pro до последней версии. Подробные шаги смотрите в обучающем видео — Обновление прошивки.
2. Установите панель расширения удаленного монитора повышенной яркости на заднюю часть удаленного монитора (перед установкой снимите защитную крышку).
3. С помощью кабеля контроллера удаленного монитора высокой яркости соедините порт DC-OUT DJI Master Wheels или DJI Force Pro с портом DC-IN платы расширения удаленного монитора высокой яркости.
4. Нажмите и удерживайте кнопку привязки на передатчике 4D-видео в течение 5 секунд, чтобы войти в режим привязки, затем нажмите ··· на удаленном мониторе высокой яркости, выберите «Настройки подключения», затем «Привязать к контрольному монитору А» для связи с Ronin 4D. После того, как привязка завершена, вы можете приступить к управлению.

Нет.

DJI Ronin 4D в настоящее время поддерживает аудиовход от микрофона/штекера 3,5 мм, микрофонного/линейного входа питания и встроенного 2-канального микрофона. Вход XLR в настоящее время недоступен.*

* Вход XLR будет доступен при использовании платы расширения 4D.

На левой стороне Ronin 4D есть переключатель LOCK. Вы можете нажать переключатель, как показано стрелкой, чтобы заблокировать меню и функции кнопок Ronin 4D, что не позволит ему выполнять какие-либо действия, включая включение или выключение питания.

Основной монитор высокой яркости, верхняя рукоятка, объектив, крепления объектива, PROSSD, рукоятки и двигатель фокусировки X9 поддерживают горячую замену. Карданная камера X9 и дальномер LIDAR этого не делают.

В данный момент нет.

Нет.

Экран можно заблокировать (кнопкой LOCK на основном корпусе), но спящего режима у него нет.

Нет.

Зарядный адаптер TB50 в настоящее время поддерживает стандартный адаптер питания мощностью 86 Вт и зарядное устройство Inspire 2/Ronin 2 мощностью 180 Вт.

При съемке в течение длительного времени вы можете отсоединить крепление аккумулятора и подключить его непосредственно к порту питания крепления аккумулятора (гнездовой) на основном корпусе или к разъему на задней панели 4D-видеопередатчика через зарядный адаптер, а затем затянуть два винта. Обратите внимание, что при зарядке DJI Ronin 4D напрямую с помощью зарядного адаптера ось Z может работать неправильно из-за ограничений по мощности.

1. Нажмите на рычаг разблокировки крепления объектива и поверните против часовой стрелки, чтобы снять стандартное крепление DL X9.
2. Вставьте необходимое крепление в карданную камеру X9, затяните фиксатор рычага, а затем установите объектив.

В данный момент нет.

Основной корпус Ronin 4D пыленепроницаемый, но не водонепроницаемый. Используйте методы гидроизоляции при использовании под дождем или в других условиях повышенной влажности.

На главном мониторе коснитесь FPS, чтобы открыть меню настроек частоты кадров, включите SLO и установите частоту кадров для ПРОЕКТА и ДАТЧИКА. ПРОЕКТ относится к частоте кадров проекта, а ДАТЧИК относится к частоте кадров съемки. Когда частота кадров сенсора как минимум в два раза превышает частоту кадров проекта, вы можете записывать замедленное видео.

Да, вы можете использовать ползунок управления диафрагмой на трехканальном следящем фокусе DJI или использовать кнопку режима на правой рукоятке, чтобы назначить колесико фокусировки на управление диафрагмой и выполнить бесступенчатую регулировку диафрагмы.* *В настоящее время доступно только для объективов со

встроенной -в электронной диафрагме в списке совместимых объективов.

Чтобы импортировать LUT:
1. Скопируйте файл LUT с 33 точками с суффиксом «.CUBE» в корневой каталог носителя данных, а затем подключите носитель к основному корпусу.
2. Нажмите кнопку HOME один раз, чтобы войти в меню, нажмите «Экран», а затем «Настройки файла LUT» на вкладке «ПРОСМОТР».
3. Нажмите «Импорт», чтобы просмотреть файлы LUT на носителе, выберите нужный файл LUT и снова нажмите «Импорт». После импорта нажмите «Отмена», чтобы вернуться в предыдущее меню и проверить обновления в списке ПРОСМОТР.
4. Ronin 4D поддерживает чтение и отображение до 16 файлов LUT. Нажмите «Выход», чтобы выйти из настроек LUT. Пользовательские файлы LUT были импортированы в LOOK. Нажмите ПОСМОТРЕТЬ и выберите нужный файл LUT.

Примечание. Пожалуйста, назовите файл буквами, цифрами и символами подчеркивания.

Удаление LUT:
1. Нажмите кнопку HOME один раз, чтобы войти в меню, нажмите «Экран», а затем «Настройки файла LUT» на вкладке «ПРОСМОТР».
2. Выберите существующий файл LUT, который нужно удалить, нажмите «Удалить» и подтвердите удаление, затем нажмите «Выход», чтобы вернуться в предыдущее меню и проверить обновленный список LOOK.

LUT монитора:
1. Нажмите кнопку HOME один раз, чтобы войти в меню, перейдите к Display - Monitor - LUT монитора и выберите нужный LUT.
2. Рек. 709, HLG. D-Log и пользовательские параметры LOOK предоставляются по умолчанию.
3. Чтобы использовать свою собственную LUT, выберите вкладку «Монитор», выберите «Монитор LUT», а затем выберите «ПОСМОТРЕТЬ».
4. Затем выберите нужный файл LUT в списке Display - LOOK - LOOK.
5. После настройки LUT монитора вы можете включить или отключить LUT с помощью кнопки LUT на задней панели основного монитора High-Bright.

LUT записи:
1. Нажмите кнопку HOME один раз, чтобы войти в меню, перейдите в Recording - Monitor - Rec LUT и выберите нужную LUT.
2. Rec.709, HLG, D-Log и пользовательские параметры LOOK предоставляются по умолчанию.
3. Чтобы настроить LUT монитора, импортируйте нужную LUT и выберите LOOK в LUT монитора.
4. Выберите нужный LUT-файл в Мониторинге - СМОТРЕТЬ.
5. После настройки LUT можно выбрать LUT записи через Recoding - Rec LUT.

Эффективное количество пикселей у Zenmuse X9-8K составляет 35,4 МП, а у X9-6K — 24,1 МП.

Нет.

Apple ProRes RAW HQ и Apple ProRes RAW поддерживают 16-битную глубину.
Apple ProRes RAW 422 HQ и Apple ProRes 422 поддерживают 10-битную глубину.

Apple ProRes RAW используется при записи видео в формате RAW в следующих спецификациях.
8K: 29,97/30/48/50/59,94/60/72/75 кадров в
секунду 5,5K: 59,94/60 кадров в секунду
Apple ProRes RAW HQ используется при записи видео в формате RAW со следующими характеристиками.
8K: 23,976/24/25 кадров
в секунду 5,5K: 23,976/24/25/29,97/30/48/50 кадров в секунду 6K: 23,976/24/25/29,97/30/48
/50/59,94/60 кадров в секунду 4K
: 23,976/24/25/ 29,97/30/48/50/59,94/60/72/96/100/120 кадров в секунду

Бинокулярное зрение вперед и вниз используется для визуального позиционирования, а направленное вниз поле зрения используется для предоставления информации о высоте по оси Z.

Передние и нижние датчики бинокулярного зрения подходят для сценариев с достаточным количеством солнечного света и деталями текстуры, а направленные вниз датчики ToF больше подходят для сценариев с объектами с низкой отражательной способностью.

Эффективная высота измерения находится в пределах 4 м для объектов с коэффициентом отражения >30% и в пределах 2,5 м для объектов с коэффициентом отражения >7%.

Запатентованное компьютерное зрение DJI, технология глубокого обучения и мощная вычислительная мощность CineCore 3.0 позволяют ActiveTrack Pro поддерживать надежное отслеживание практически любого объекта. Он может эффективно распознавать человеческие лица, головы, плечи и даже руки и ноги. Непрерывное отслеживание людей доступно даже с больших расстояний. Теперь вы можете легко делать трекинговые кадры и даже корректировать композицию в любой момент во время трекинга.

LiDAR Range Finder готов к использованию без необходимости калибровки.

Ronin 4D использует фокусировку LiDAR. Дальномер LiDAR может определять дальность до 43 200 точек.

Чтобы начать привязку, перейдите в раздел «Передача» в меню «High-Bright Main Monitor», а затем нажмите «Привязать устройство» или удерживайте кнопку привязки на видеопередатчике в течение пяти секунд. Индикатор состояния привязки будет попеременно мигать красным и зеленым. Когда подключение завершено, индикатор состояния подключения загорится зеленым, и видеопередатчик сможет обмениваться данными с удаленным монитором высокой яркости.

Попеременно мигает красным и зеленым: Соединение.
Сплошной зеленый: связывание выполнено успешно. Беспроводная передача видео работает нормально.
Сплошной красный: устройство включено без подключения.
Мигает красным: устройство имеет внутреннюю неисправность.

DJI O3 используется в основном на дронах, тогда как DJI O3 Pro специализируется в основном на усилении защиты от помех при наземной съемке. Он поддерживает управление двумя мониторами одновременно, а также добавлена поддержка полосы частот DFS.

Он поддерживает два режима - режим управления и режим вещания. Режим управления поддерживает до двух удаленных мониторов высокой яркости и может дистанционно управлять параметрами экспозиции и запускать/останавливать запись для основного блока. Широковещательный режим поддерживает неограниченное количество удаленных мониторов с высокой яркостью, но его можно использовать только для мониторинга и нельзя управлять параметрами удаленно.

DJI PROSSD 1 ТБ может записывать видео Apple ProRes RAW с разрешением 6008 × 3168 48 кадров в секунду в течение примерно 36 минут или видео Apple ProRes RAW с разрешением 8192 × 4320 60 кадров в секунду в течение примерно 31 минуты.

2 м.

Да. Ronin 4D Flex поддерживает до трех моторов фокусировки.
Чтобы использовать мотор фокусировки DJI RS (2022) для управления зумом, фокусом или диафрагмой, установите мотор фокусировки DJI RS (2022) на модуль разъема удлиненного подвеса, обновите мотор фокусировки до последней версии прошивки и подключите его к USB-кабелю. Порт -C в нижней части стабилизатора.
Моторы фокусировки можно использовать последовательно.

1. Снимите основной монитор с основного корпуса Ronin 4D. Ослабьте винты шарнира основного монитора с помощью шестигранного ключа. Прикрепите шарнир к нижним монтажным портам монитора и затяните винты.
2. Подсоедините кабель основного монитора к порту дисплея на модуле разъема подвеса Ronin 4D Flex. Прикрепите основной монитор к холодному башмаку модуля разъема подвеса и затяните винт.
3. Подсоедините адаптер для рукоятки к портам CAN Ronin 4D Flex.
4. Нажмите и удерживайте кнопку питания на модуле разъема стабилизатора, чтобы включить/выключить Ronin 4D. После включения нажмите кнопку питания на модуле разъема стабилизатора один раз, чтобы начать/остановить запись.

Алюминиево-магниевый сплав.
