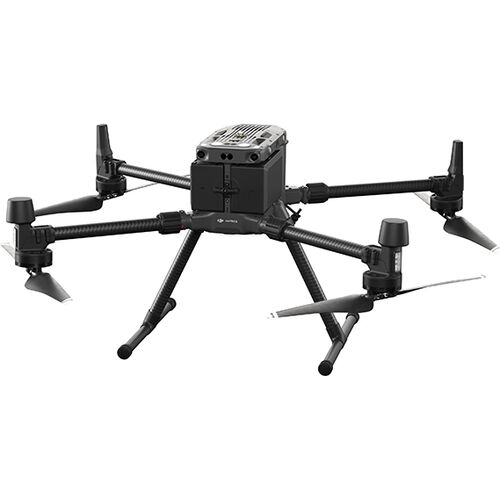

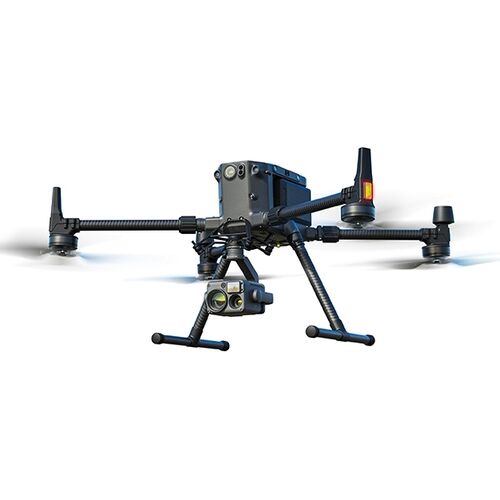

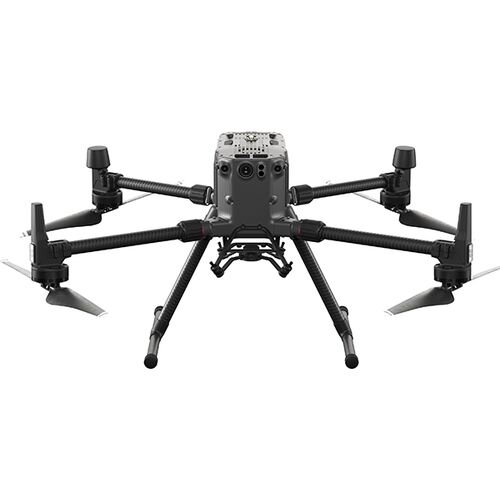

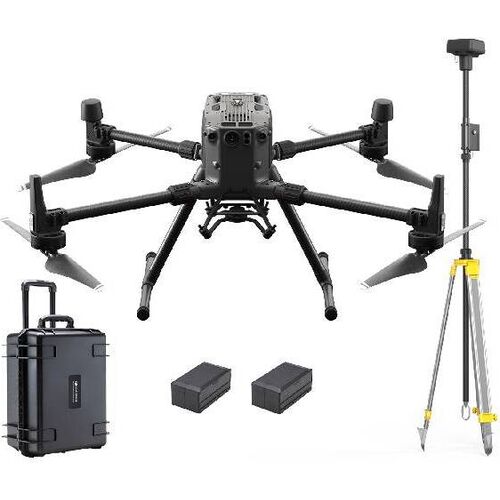

Matrice 300 RTK Combo + Мобильная станция D-RTK 2 + штатив D-RTK 2
Промышленный квадрокоптер, предлагающий новый стандарт коммерческой беспилотной авиации. Универсальная "рабочая лошадка" для выполнения работ разного уровня сложности. Конструкция допускает установку трех вариантов конфигурации полезной нагрузки: одной внизу, одной внизу и одной вверху, двух внизу и одной вверху одновременно. Специально для новой модели промышленного дрона DJI Matrice 300 RTK была разработана серия подвесов с камерами H20 в двух версиях: с тремя датчиками и четырьмя датчиками (включая тепловизионный).
Данная комплектация дополнительно оснащена двумя интеллектуальными батареями TB60,зарядной станцией BS60, мобильной станцией D-RTK 2 High Precision GNSS, а так же штативом для мобильной станции D-RTK 2.
ПО для обработки тепловых изображений - DJI Thermal Analysis Tool 2
Инструмент термического анализа DJI можно использовать для анализа и обработки тепловых изображений. Определяя информацию о температуре критических областей мишени, программное обеспечение может быть использовано для анализа объектов во многих промышленных приложениях. Крупные инциденты могут быть предотвращены или устранены быстро с помощью программного обеспечения для обнаружения и точного определения температурных аномалий в оборудовании при плановых проверках.
Характеристики Matrice 300 RTK Combo + Мобильная станция D-RTK 2 + штатив D-RTK 2
Модель
Matrice 300 RTK Combo + Мобильная станция D-RTK 2 + штатив D-RTK 2
EIRP
2.4000-2.4835 ГГц: 29.5 дБм(FCC);18,5 дБм(CE) 18.5 дБм (SRR
USB-блок питания
5 В / 1.5 A
Вес (с одним нижним подвесом)
Около 3,6 кг (без батарей) Около 6,3 кг (с 2 батареями TB60)
Внешняя батарея
Название:интеллектуальная батарея WB37 Емкость:4920 мАч Напряжение:7,6 В Тип:LiPo Энергопотребление:37,39 Втч Время зарядки (при использовании станции BS60): 70 минут (от 15°C до 45°C);130 минут (от 0°C до 15°C)
Время зарядки
При использовании станции BS60: 220 В на входе:60 минут (полный цикл зарядки 2 батарей TB60),30 минут (зарядка 2 батарей TB60 с 20% до 90%) 110 В на входе:70 минут (полный цикл зарядки 2 батарей TB60), 40 минут (зарядка 2 батарей TB60 с 20% до 90%)
Время работы батареи
Встроенная батарея:около 2,5
ГНСС
GPS + GLONASS + BeiDou + Galileo
Диапазон рабочих температур
от -20°C до 40°C
Диапазон рабочих частот
2,4000-2,4835 ГГц
Идеальная температура хранения
От 22°C до 30°C
Макс. взлетная масса
9 кг
Макс. допустимая скорость ветра
15 м/сек
Макс. емкость
Интеллектуальная полетная батарея TB60 × 8 интеллектуальная батарея WB37 × 4
Макс. полезная нагрузка
2,7 кг
Макс. полетное время
55 мин.
Макс. расстояние передачи данных (без препятствий и помех)
NCC/FCC:15 км CE/MIC:8 км SRRC:8 км
Макс. скорость
В режиме S:23 м/сек В режиме P:17 м/сек
Макс. скорость набора высоты
В режиме S:6 м/сек В режиме P:5 м/сек
Макс. скорость снижения (по вертикали)
В режиме S:5 м/сек В режиме P:3 м/сек
Макс. скорость снижения (под углом наклона)
В режиме S:7 м/сек
Макс. ток на входе
1070 Вт
Макс. ток на выходе
100-120 В: 750 Вт 220-240 В:992 Вт
Макс. угловая скорость
При тангаже: 300°/сек, при рыскании: 100°/сек
Макс. угол тангажа
30° (в режиме P, при включенной передней визуальной системе: 25°)
На входе
100-120 VAC, 50-60 Гц / 220-240 VAC, 50-60 Гц
Поддерживаемые конфигурации подвесов
Один подвес внизу, Два подвеса внизу,Один подвес вверху,1 подвес внизу и 1 вверху,Три подвеса
Поддерживаемые подвесы DJI
Zenmuse XT2 /XT S /Z30 /H20 /H20T/P1 /L1
Практический потолок над уровнем моря
5000 м (с пропеллерами 2110, при взлетной массе ≤ 7 кг) 7000 м (с пропеллерами 2195, при взлетной массе ≤ 7 кг)
Рабочие условия
Препятствия большого размера, с эффектом рассеяния и отражения (отражающая способность >10%)
Радиус обнаружения препятствий
Впереди/ сзади/ слева/ справа:0,7-40 м Вверху/ внизу:0,6-30 м
Радиус обнаружения препятствия
0,1-8 м
Размер по диагонали
895 мм
Размеры
501 × 403 × 252 мм
Степень защиты корпуса
IP45
Точность парения (в режиме P с GPS)
По вертикали: ±0.1 м (с подключенной визуальной системой) ±0.5 м (с подключенной GPS) ±0.1 м (с подключенной RTK) По вертикали: ±0.3 м (с подключенной визуальной системой) ±1.5 м (с подключенной GPS) ±0.1 м (с подключенной RTK)
Точность позиционирования RTK
При включенной и зафиксированной RTK: 1 см + 1 мм/км (По горизонтали) 1.5 см + 1 мм/км (По вертикали)
Энергопотребление
274 Втч
Эффективное расстояние освещенности
5м
Температура зарядки
От -20°C до 40°C (Если температура ниже 5°C, то автоматически включается система подогрева. Зарядка при низкой температуре может сократить время эксплуатации батареи)
Комплектация Matrice 300 RTK Combo + Мобильная станция D-RTK 2 + штатив D-RTK 2
Аксессуары для Matrice 300 RTK Combo + Мобильная станция D-RTK 2 + штатив D-RTK 2
Вопросы и ответы о Matrice 300 RTK Combo + Мобильная станция D-RTK 2 + штатив D-RTK 2
Можно ли заменить нисходящий одинарный карданный разъем на двойной карданный разъем?
ДА.
В целях обеспечения безопасности перед заменой карданного разъема рекомендуется выключить питание самолета и извлечь летные батареи TB60 Intelligent.
Какова степень защиты от проникновения M300 RTK? Могу ли я летать под дождем?
Matrice 300 RTK имеет степень защиты IP45. Однако степень защиты не является постоянной и может снизиться из-за износа. Не летайте в дождь, толщина которого превышает 100 мм/24 часа.
Какие пропеллеры поставляются с M300 RTK?
M300 RTK поставляется со стандартными пропеллерами 2110. Вы также можете использовать 2195 высокогорных малошумных пропеллеров.
Сколько времени требуется для полной зарядки двух интеллектуальных летных батарей TB60?
При питании от сети 220 В: для полной зарядки двух интеллектуальных летных аккумуляторов TB60 требуется около 60 минут; и около 30 минут, чтобы зарядить их с 20% до 90%.
При питании 110 В: для полной зарядки двух интеллектуальных летных аккумуляторов TB60 требуется около 70 минут, и около 40 минут, чтобы зарядить их с 20% до 90%.
Сколько аккумуляторов может заряжать аккумуляторная станция одновременно?
Он может одновременно хранить восемь интеллектуальных летных батарей TB60 и четыре интеллектуальные батареи WB37. Он может заряжать две интеллектуальные летные батареи TB60 и одну интеллектуальную батарею WB37 одновременно. Сначала будут заряжаться аккумуляторы с самым высоким уровнем заряда, а затем аккумуляторы с более низким уровнем заряда.
Как мне обслуживать интеллектуальную летную батарею TB60?
1. Перед использованием отметьте две интеллектуальные летные батареи TB60 как пару, которые всегда будут заряжаться / разряжаться вместе для обеспечения оптимальной производительности.
2. Не заряжайте сразу после полета. Перед зарядкой дайте аккумулятору остыть до комнатной температуры.
3. Идеальная температура зарядки аккумулятора TB60 Intelligent Flight составляет 15 ° C - 40 ° C;
4. Идеальная температура хранения аккумулятора TB60 Intelligent Flight составляет 22 ° C - 30 °C. Убедитесь, что они хранятся в защищенном от влаги месте, а не под прямыми солнечными лучами.
5. Если аккумулятор не будет использоваться более 10 дней, пожалуйста, разрядите его, пока уровень заряда батареи не упадет до 40-65%, и храните его надлежащим образом. Заряжайте и затем разряжайте аккумулятор каждые 3 месяца, чтобы поддерживать его работоспособность.
Можно ли использовать интеллектуальную летную батарею TB60 в условиях низких температур?
Рабочая температура батареи TB60 Intelligent Flight составляет от -20 °C до 50 °C. При использовании батареи в условиях низкой температуры срок службы батареи будет сокращен. Для оптимизации производительности в холодное время года рекомендуется прогреть аккумулятор до 15 ° C перед использованием.
При зарядке аккумуляторов в условиях от -20 °C до 5 °C будет активирована функция самонагрева для повышения температуры аккумулятора выше 5 °C.
После установки на самолет и включения питания, если температура аккумулятора низкая, он автоматически саморазогревается, поддерживая температуру примерно от 16 ° C до 20 ° C.
Поддерживает ли M300 RTK интеллектуальные летные батареи TB50 / TB55?
Можно ли перевозить интеллектуальную летную батарею TB60 на борту самолета?
Емкость аккумулятора TB60 Intelligent Flight составляет 274 Вт *ч, и в соответствии с правилами авиакомпаний его нельзя перевозить на борту самолетов.
Почему батарея нагревается во время хранения?
Когда аккумулятор хранится в течение длительного времени, для обеспечения безопасности хранения и продления срока службы аккумулятора аккумулятор автоматически начнет саморазряжаться примерно до 65%. Обычно во время этого процесса батарея слегка нагревается.
Может ли беспилотник взлететь, если два аккумулятора разряжены на разные уровни заряда?
M300 RTK может отключиться, если разница в напряжении двух батарей находится в пределах 0,7 В. Если он не может отключиться, приложение сообщит вам, что “разница в мощности двух батарей слишком велика”.
Совместимы ли пульты дистанционного управления M300 RTK с другими продуктами DJI?
Какой тип порта вывода изображения предоставляет DJI Smart Controller Enterprise?
Какая система передачи используется в DJI Smart Controller Enterprise?

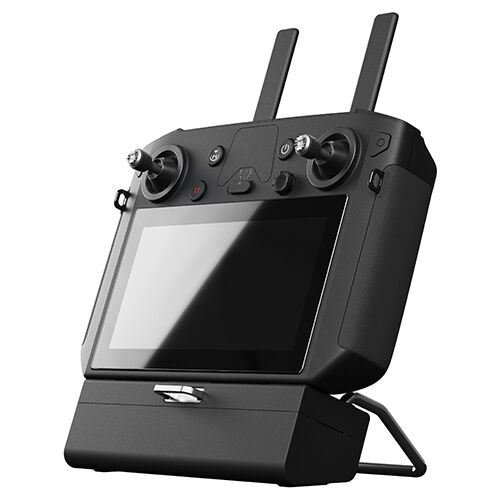

Каковы размер экрана, разрешение и максимальная яркость DJI Smart Controller Enterprise?
Он оснащен встроенным 5,5-дюймовым сенсорным экраном высокой яркости 1920 × 1080p с максимальной яркостью 1000 кд/м2.
Поддерживает ли DJI Smart Controller Enterprise ключи 4G?
ДА. Он поддерживает ключ ZTE MF833V.
Поддерживает ли CrystalSky интеллектуальный контроллер DJI Enterprise?
Нет. Из-за ограниченной вычислительной мощности CrystalSky он не может поддерживать расширенные интеллектуальные функции M300 RTK.
Сколько каналов с камер можно просматривать одновременно?
Режим с двумя пультами дистанционного управления: одновременный просмотр до 3 прямых трансляций (включая FPV-камеру);
Режим с одним пультом дистанционного управления: одновременный просмотр до 2 прямых трансляций (включая FPV-камеру).
Могу ли я снимать фотографии или видео с помощью камеры FPV?
Какие полезные нагрузки совместимы с M300 RTK?
Zenmuse H20N, Zenmuse L1, Zenmuse P1, Zenmuse H20 / H20T, Zenmuse XT S, Zenmuse XT2, Zenmuse Z30 и сторонние полезные нагрузки, разработанные на основе SDK для полезной нагрузки DJI.
Пожалуйста, загрузите и обновите до последней версии встроенного программного обеспечения с полезной нагрузкой со страницы загрузки перед использованием M300 RTK.
Сколько полезных нагрузок может быть установлено одновременно?
M300 RTK может использоваться одновременно с тремя нагрузками: с одним направленным вверх карданом и двумя направленными вниз карданами.
Какие конфигурации полезной нагрузки поддерживает M300 RTK?
M300 RTK поддерживает следующие комбинации полезной нагрузки:
Одинарный карданный подвес: Zenmuse H20N, Zenmuse H20, Zenmuse H20T, Zenmuse L1, Zenmuse P1, Zenmuse XT2, Zenmuse XT S, Zenmuse Z30 или сторонняя полезная нагрузка, разработанная на основе PSDK
Двойные карданные подвесы: Zenmuse XT2 + Zenmuse H20; Zenmuse XT S + Zenmuse H20; Zenmuse XT2 + Zenmuse Z30;Zenmuse XT S + Zenmuse Z30; любой отдельный карданный подвес выше в сочетании со сторонней полезной нагрузкой, разработанной на основе PSDK
Тройные карданы Любая комбинация двух карданов выше + любая полезная нагрузка сторонних производителей, разработанная на основе PSDK
Примечание: Zenmuse L1 и Zenmuse P1 могут быть установлены только на одном направленном вниз кардане; Zenmuse XT2 может быть установлен только на месте одного направленного вниз кардана № 1.
Могу ли я управлять несколькими карданами одновременно?
Вы можете управлять движением каждого кардана одновременно, но вы не можете делать фотографии / видео одновременно.
Могу ли я управлять углом наклона камеры FPV с помощью пульта дистанционного управления?
Нет, угол наклона камеры FPV не может быть изменен.
Поддерживает ли M300 RTK Zenmuse XT, Zenmuse X4S, Zenmuse X5S или Zenmuse X7?
Поддерживает ли M300 RTK технологию PPK?
При подключении с помощью Zenmuse P1 или Zenmuse L1 в папке задач хранятся фотографии, исходные данные наблюдений GNSS и временные метки.Файлы MRK, которые используются для вычислений постобработки PPK.
Способен ли M300 RTK предоставлять данные качества опроса?
При оснащении Zenmuse P1, Zenmuse L1 или сторонней полезной нагрузкой, разработанной на основе PSDK, M300 RTK может выполнять точное отображение. Для получения дополнительной информации оставьте свои контактные данные внизу страницы, и мы свяжемся с вами в ближайшее время.
Совместим ли M300 RTK с мобильной станцией D-RTK 2 для M210 RTK V2 или для Phantom 4 RTK?
ДА. Пожалуйста, ознакомьтесь с руководством пользователя M300 RTK и обновите встроенное ПО мобильной станции D-RTK 2. Пожалуйста, обратите внимание, что при использовании мобильной станции с M210 RTK V2, Phantom 4 RTK или M300 RTK необходимо выбирать разные режимы. Мобильная станция D-RTK 2 поддерживает только одну из трех моделей одновременно. Для получения более подробной информации, пожалуйста, обратитесь к руководству пользователя.
Как M300 RTK получает дифференциальные данные в реальном времени?
M300 RTK получает дифференциальные данные в реальном времени следующими двумя способами:
1. Путем подключения к мобильной станции D-RTK 2 (RTCM3.2)
2. Путем подключения пульта дистанционного управления к службе RTK сети NTRIP через 4G-ключ или точку доступа Wi-Fi (поддерживает RTCM3.0 /RTCM3.1/RTCM3.2)
Может ли одна мобильная станция D-RTK 2 поддерживать несколько дронов M300 RTK одновременно?
Да, количество дронов, которые могут использоваться одновременно, не ограничено.
Как мне обновить прошивку?
1. С помощью компьютера: используйте DJI Assistant 2 для Matrice, подключившись к компьютеру, чтобы обновить встроенное программное обеспечение самолета, пульта дистанционного управления и мобильной станции D-RTK 2.
2. С помощью приложения DJI Pilot: обновите прошивку самолета, пульта дистанционного управления и интеллектуальной аккумуляторной станции BS60.
Пожалуйста, обратитесь к руководству пользователя для получения подробной информации.
Какие приложения и программное обеспечение поддерживаются M300 RTK?
В настоящее время поддерживается только приложение DJI Pilot (версия для Android).
Какие SDK доступны на M300 RTK?
M300 RTK поддерживает встроенный SDK DJI, SDK полезной нагрузки и мобильный SDK. Для получения технической поддержки, пожалуйста, свяжитесь dev@dji.com .
В чем разница между режимом локальных данных и предыдущими версиями?
Прошивка V3 не только обеспечивает полностью автономный локальный режим передачи данных, но также поставляется с новым ограниченным сетевым режимом. Режим ограниченной сети сохраняет сетевые возможности карт, сетевого RTK и сторонних прямых трансляций и отключает другие сетевые службы.
При использовании версии V3 или более поздней версии приложения DJI Pilot могу ли я обновить старые версии встроенного программного обеспечения самолета, полезной нагрузки и батарейного отсека до версии V3 или более поздней версии с помощью функции автономного обновления?
Вы можете сначала обновить приложение DJI Pilot с версии V3 или выше, а затем обновить встроенное ПО самолета, полезной нагрузки и аккумуляторного отсека с помощью функции автономного обновления приложения.
Могу ли я использовать свой M300 RTK в разных регионах / странах?
Нет. Перед покупкой, пожалуйста, уточните у вашего дилера DJI Enterprise, где можно использовать дрон.
Поддерживает ли серия M30 режим двойного управления?
